Použití

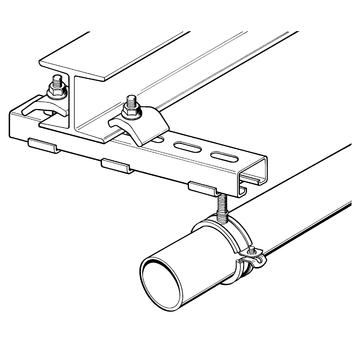

Univerzálně použitelný upínací prvek k oboustrannému upevnění traverzí pro potrubní provazy, kanály, kabelové dráhy a zařízení na ocelové konstukce. Maximální upínací rozsah lze rozšířit až na 10 mm vypodložením upínací příložky. Při vyšší tloušťce ocelové konstrukce je nutno příložku přivařit.

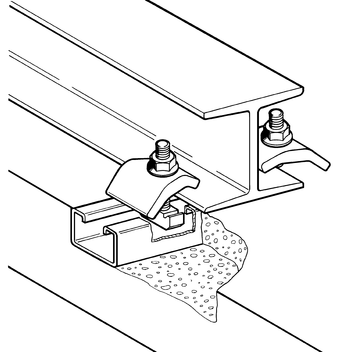

Montáž

Zjištění potřebné délky šroubu L_min:

Šestihranný šroub M12 VA

Protažený šestihranný šroub VA s destičkou přídržnou VA:
L_min = a + b + 43 mm

Utahovací moment ± 10%
P2: 85 Nm

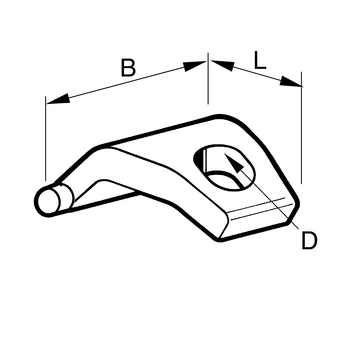

Technické údaje
