Objímka LRS

Skupina:

8410

Použití

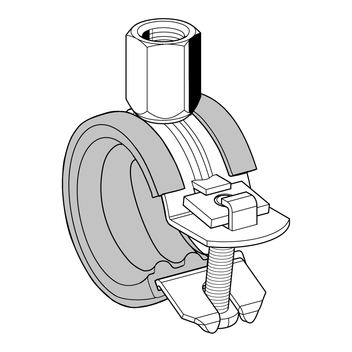

Jednodílná objímka s dvouzávitovou upínací maticí M8/M10 pro upevnění potrubí TZB. Vhodná pro montáž na zeď, podlahu či strop a pro zvukově izolované upevnění trubek, a to i v případech, kdy je požadována izolace dle DIN 4109. Objímka je opatřena rychlouzávěrem, který šetří čas.

Montáž

Po stlačení obou konců objímky k sobě musí upínací šroub dosednout do výřezu. Následně se přitáhne momentem 2 Nm.

Technické údaje

Rozsah upínání [mm]	max. přípustné zatížení (v tahu)
8 - 80	0,8 kN
89 - 115	1,1 kN

Material:
Objímka:	Ocel, pozinkovaná
Vložka:	SBR/EPDM, černá
Tlumení:	podle DIN 4109

Rozsah rozpětí [mm]	DN	Materiál [mm]	Hmotnost [kg]	Bal. [kus]	Č. výrobku
8 - 11	1/8"	20 x 1,25	0,04	150	806086
12 - 14	1/4"	20 x 1,25	0,04	150	806087
15 - 19	3/8"	20 x 1,25	0,04	100	806088
20 - 24	1/2"	20 x 1,25	0,05	100	806089
25 - 30	3/4"	20 x 1,25	0,05	100	806090
31 - 38	1"	20 x 1,25	0,06	75	806091
39 - 43	1 1/4"	20 x 1,25	0,07	50	806092
44 - 49	1 1/2"	20 x 1,25	0,07	50	806093
50 - 55		20 x 1,25	0,08	50	806094
56 - 61	2"	20 x 1,25	0,08	50	806095
62 - 67		20 x 1,25	0,09	25	806096
68 - 73		20 x 1,25	0,09	25	806097
74 - 80	2 1/2"	20 x 1,25	0,10	25	806098
89 - 95	3"	20 x 1,50	0,13	25	806099
107 - 115	4"	20 x 1,50	0,15	20	806100
