Objímka Stabil D-3G

Použití

Vhodná pro upevnění rozvodů TZB v průmyslových, bytových a veřejných budovách.

Objem dodávky

Objímka s navařenou spojovací 3G (trojzávitovou) maticí.

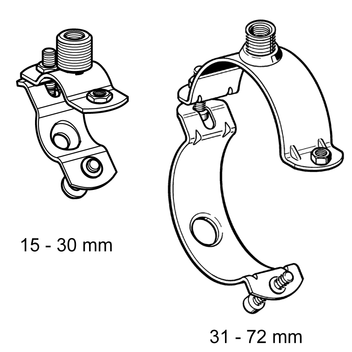

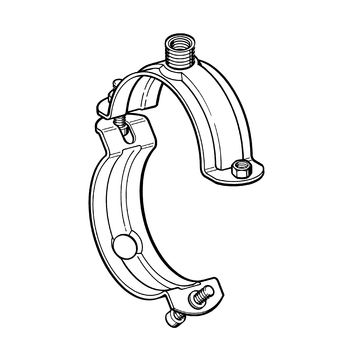

Rozměr od 15 do 129 mm v kloubovém provedení s navařenými maticemi pro dotahovací šrouby. Na kloubové straně je šroub předmontovaný, na protilehlé straně prostrčený a zajištěn proti vypadnutí.

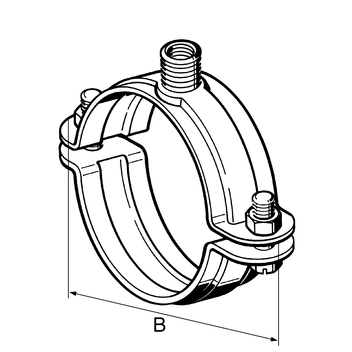

Od rozměru 133 mm jsou dotahovací šrouby přiloženy volně.

Montáž

Pro normu FM a DN 1" až 4" pouze závit ≥ M10.
Pro normu FM použijte minimálně závit M10.
Pro normu VdS DN > 2" až 4" použijte závit M10.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení (tah)
15 - 30
2,0 kN
31 - 129
5,0 kN
133 - 173
8,0 kN
176 - 316
12,5 kN

Materiál:
ocel, galvanicky pozinkovaná

Certifikáty

VdS - osvědčení č. G4920027, * = FM osvědčení (další objímky s osvědčením: Stabil D-M16)

VdS - Objímka Stabil D-3G bez gumy PDF | 345.7 KB FM - Objímka Stabil D-3G a Stabil D-M16 PDF | 685.9 KB

Pro montáž vyhovující požadavkům FM a VdS je nutné u variant M použít závit M10 nebo M16.

Rozsah rozpětí
[mm]
DNMateriál
b x s
[mm]

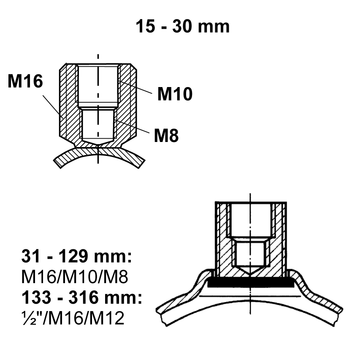

Závit. přip.B
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
15 - 19 3/8"25 x 2,0M16/M10/M8 570,0750 107705
20 - 241/2"25 x 2,0M16/M10/M8 630,0850 107714
25 - 303/4"25 x 2,0M16/M10/M8 690,0850 107723
31 - 35 *1"30 x 2,5M16/M10/M8 740,1250 107015
40 - 45 *1 1/4"30 x 2,5M16/M10/M8 850,1350 107024
48 - 53 *1 1/2"30 x 2,5M16/M10/M8 940,1550 107033
54 - 59 *30 x 2,5M16/M10/M81010,1650 107042
60 - 65 * 2"30 x 2,5M16/M10/M81080,1750 107051
67 - 72 *30 x 2,5M16/M10/M81140,1850 107060
76 - 81 M * 2 1/2"30 x 3,0M16/M10/M81370,2825 115759
82 - 87 M *30 x 3,0M16/M10/M81430,2925 115761
88 - 93 M * 3"30 x 3,0M16/M10/M81490,3125 115762
102 - 108 M *30 x 3,0M16/M10/M81630,3425 115763
110 - 116 M * 4"30 x 3,0M16/M10/M81710,3625 115764
124 - 12930 x 3,03/8"/M12/M101910,3925 107121
124 - 129 M *30 x 3,0M16/M10/M81840,3925 115766
133 - 140 *40 x 4,01/2"/M16/M122100,7410 107130
140 - 148 * 5"40 x 4,01/2"/M16/M122180,7610 115885
149 - 155 *40 x 4,01/2"/M16/M122250,8110 107149
159 - 165 *40 x 4,01/2"/M16/M122350,8210 107158
167 - 173 *6"40 x 4,01/2"/M16/M122430,8510 107167
176 - 18440 x 4,01/2"/M16/M122550,9510 107176
188 - 19440 x 4,01/2"/M16/M122650,9810 107185
199 - 20540 x 4,01/2"/M16/M122761,0310 107194
207 - 21640 x 4,01/2"/M16/M122871,0710 148939
219 - 225 8"40 x 4,01/2"/M16/M122961,1110 107200
244 - 25040 x 4,01/2"/M16/M123211,2310 107219
267 - 27310"40 x 4,01/2"/M16/M123441,2510 107228
278 - 28440 x 4,01/2"/M16/M123551,3510 107237
297 - 30340 x 4,01/2"/M16/M123741,4210 107246
310 - 31640 x 4,01/2"/M16/M123871,4710 147600
