Inovativní
konstrukční systém
Objímky a příslušenství

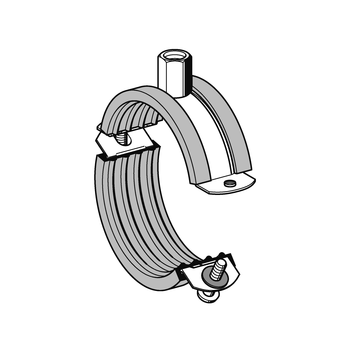

Objímka VP SRS 2G s gumou

Použití

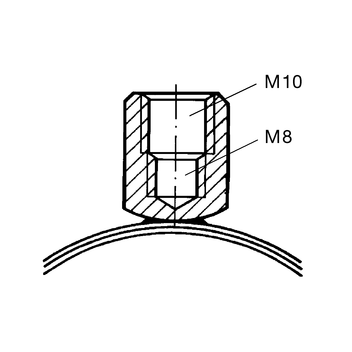

Dvoudílná objímka potrubí s dvojitým šroubovacím připojením (M8/M10) a obložením pohlcujícím hluk k instalaci potrubí ve funkci M&E.

Objem dodávky

Dodává se s dvěma svorníky částečně namontovanými na jedné straně, a tudíž připraveno k okamžité montáži. Upínací svorník na otevřené straně je přidržován plastovou podložkou zabraňující náhodnému vyšroubování.

Technické údaje

Rozměr
[mm]
Pracovní zatížení
(tah)
utahovací moment
[Nm]
12 - 64 0,45 kN 2
67 - 108 0,90 kN 2
110 - 219 1,00 kN 2

Materiál:
Objímka:
Ocel, galvanicky pokovená
Obložení pohlcující hluk:
SBR/EPDM (černý)
Rozsah rozpětí
[mm]
Materiál
b x s
[mm]

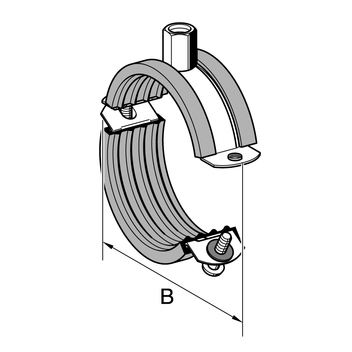

B
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
12 - 1520 x 1,5550,05100 159368
15 - 1920 x 1,5590,05100 159377
20 - 2320 x 1,5630,06100 159386
25 - 2820 x 1,5690,06100 159395
32 - 3520 x 1,5760,07100 159401
40 - 4520 x 1,5920,0950 159614
48 - 5220 x 1,5990,0950 159623
52 - 5820 x 1,51050,1050 179003
60 - 6420 x 1,51120,1150 159632
67 - 7225 x 2,01250,1925 179012
73 - 8025 x 2,01340,2025 159641
86 - 9125 x 2,01470,2125 159650
102 - 10825 x 2,01600,2525 179021
110 - 11525 x 2,51730,3025 159669
120 - 12825 x 2,51860,3425 191459
135 - 14325 x 2,52030,3725 191477
149 - 16125 x 2,52150,3925 191486
162 - 17025 x 2,52290,4025 191468
198 - 20725 x 2,52680,4825 191495
207 - 21925 x 2,52820,5225 191504
