Vzduchotechnika

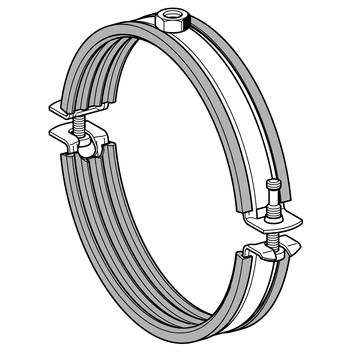

Objímka PLU 1G s gumou

Použití

Dvoudílná objímka s jednou nebo dvěma závitovými spojkami M8 nebo M8 a M10 pro instalaci spiro potrubí.
DN 80 až DN 450 - objímka M8 a M10 se dvěma závity
DN 500 až DN 560 - objímka M8 s jedním závitem
DN 600 až DN 1600 - objímka je upevněna na bočních konzolách pomocí dvou tyčí M8

Objem dodávky

Předmontované upevňovací šrouby. Otevřená strana objímky je vybavena rychlospojkou, spojovací maticí, upevňovacím šroubem a tlumící vložkou.

Montáž

Montáž objímek do rozměru DN 450 se provádí pomocí jedné závitové tyče M8 nebo M10, objímek od DN 500 do DN 560 se závitovou tyčí M8, objímky nad DN 600 - používají se dvě závitové tyče s připojením M8.

Technické údaje

Typ
Materiál
[mm]
dop.
užitečné zatížení
80 - 500 25 x 1,5 0,8 kN
560 - 1600 25 x 2,0 1,0 kN

Materiál:
Ocel, pozinkovaná
Typ / DNHmotnost
[kg]
Č. výrobku
800,11 439135
1000,12 439144
1250,13 439153
1500,18 439600
1600,21 439162
1800,23 439171
2000,25 439180
2250,45 439189
2500,50 439198
2800,55 439207
3000,58 439609
3150,61 439216
3550,68 439225
4000,84 439234
4500,87 439243
5000,95 439252
5601,02 439261
6001,10 439270
6301,14 439279
7101,20 439288
8001,28 439297
9001,35 439306
10001,50 439315
11201,68 439324
12501,85 439333
14002,05 439342
16002,25 439351
