Inovativní
konstrukční systém
siFramo 80

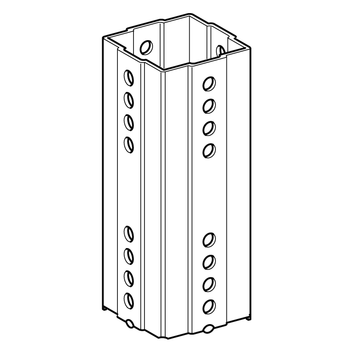

Adaptér navařovací ASA F 80

Použití

K adaptabilnímu přivařování na ocelové nosníky, navařovací desky nebo jiná vhodná svařitelná připojovací místa.
Ve spojení s nosnou konzolou, konzolou výložníku nebo profilovým nosníkem F 80 umožňuje navařovací adaptér stavbu z traverz, krákorců a též jiné konstrukce.

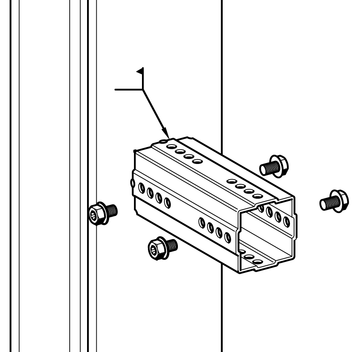

Montáž

Volnou stranu adaptéru přiložte na spojovací těleso a přivařte. Svařený HCP povrch následně vyžaduje antikorozní ošetření jen svarového švu a jeho okolí. Další systémový spoj s nosným profilem F 80 se provede 4 samořeznými šrouby FLS F.

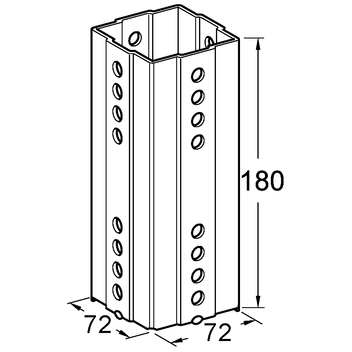

Technické údaje

Přípustné zatížení:
Krákorec:
max. 1,0 kNm
Traverze:
viz Pokyny pro uživatele

Materiál:
Ocel, HCP

Certifikáty

CE-Kennzeichen (Leistungserklärung unter www.sikla.cz/service/downloads)

TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
ASA F 801,01 110020
