Inovativní
konstrukční systém
siFramo 80

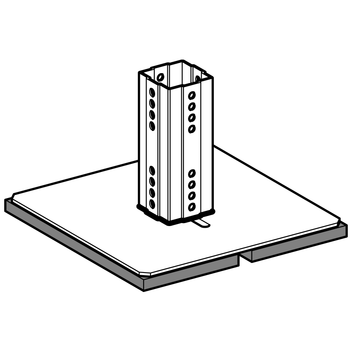

Držák patice SHB F 80

Použití

Komplettlösung inkl. Schutzmatte für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. In Kombination mit dem Sikla Montagesystem lassen sich beliebige Aufbauten realisieren. Die wasserdurchlässige Schutzmatte ermöglicht eine sichere und zuverlässige Unterstützung mit gleichmäßiger Lastverteilung. Besonders geeignet für die Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen.

Montáž

Napojení pomocí čtyř samořezných šroubů FLS F na nosný profil F 80.

Technické údaje

Stat. E-Modul:
V souladu s
DIN 53513

0,8 - 0,9 N/mm2
Dynam. E-Modul:
V souladu s
DIN 53513

0,6 - 2,2 N/mm2
Trvalá tlaková deformace:
DIN 53572
ca. 4,0 %
měřeno 30 min. po odlehčení při 50% deformaci / 23°C po 72 hodinách
Pevnost v tahu:
DIN 53571
0,40 N/mm2 minimální hodnota
Prodloužení při přetržení:
DIN 53571
70 % minimální hodnota
Další pevnost v tahu:
DIN 53515
3,4 N/mm2 minimální hodnota
Chování při hoření:
DIN 4102
B2

Tests zur Ermittlung der Haftreibungs-Koeffizienten sind kundenseitig durchzuführen. Abhängig von der verwendeten Dachfolie muss kundenseitig über den Einsatz einer zusätzlichen Trennschicht (z. B. Vlies) entschieden werden. Des Weiteren ist die Statik von einer qualifizierten Fachkraft zu prüfen.

Další údaje des SHB F 80-220 viz. držák WBD F 80.

Materiál:
Stahl, HCP, Kautschuk-Verbundwerkstoff
TypRozměr desek [mm]Váha
[kg]
Bal.
[Kus]
Č. výrobku
SHB F 80-220220 x 2205,71 198926
SHB F 80-600600 x 60027,21 113123
