Inovativní
konstrukční systém
siFramo 80

Sada kluzná GS F 80 2G

Použití

Kluzná sada pro jednotlivé a dvojité upevnění siFramoprofilů F 80. Možno kombinovat se SIKLA objímkami přes zápustnou matkou 2G nebo v kombinaci s odpovídajícím adaptérem.

Montáž

Upevnění na siFramoprofil F 80 pomocí 2 samořeznými šrouby FLS F.

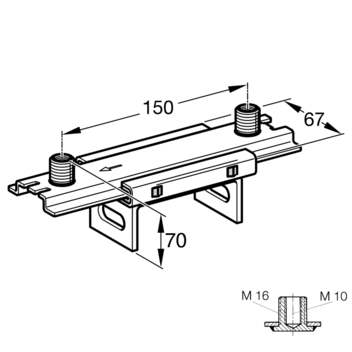

Technické údaje

Typ
a
[mm]
b
[mm]
c
[mm]
GS F 80 2G2 150 67 70,0

Typ
max. Hebelarm
[mm]
max. Gleitweg s
[mm]
GS F 80 2G 250 100
GS F 80 2G2 250 135

Pracovní zatížení (vzpěr):
1,2 kN
Pracovní zatížení (tah):
0,6 kN
Trvalý teplotní rozsah-zatížení:
130° C
Haftreibungszahl µ0:
0,20
Gleitreibungszahl µ:
0,15

Materiál:
Smykadla:
Ocel, HCP
Kluzné destičky:
Polyamid s 30% podílu skleněných vláken
Kovové součásti:
Ocel, HCP
TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
GS F 80 2G0,610 196700
GS F 80 2G20,710 196717
