Inovativní
konstrukční systém
Uložení potrubí

Užitné zatížení pro uložení LA, LC a LD - HV

Vyměřovací základ EC 3, hodnota zatížení na uložení při stavu dodání

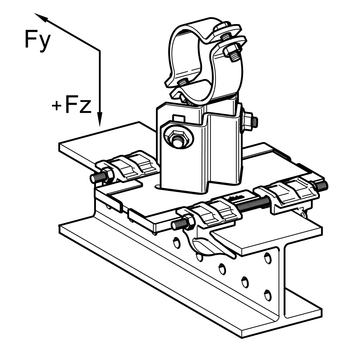

Volné uložení LA - HV + vodící upínací sada FS případně pevná upínací sada XS

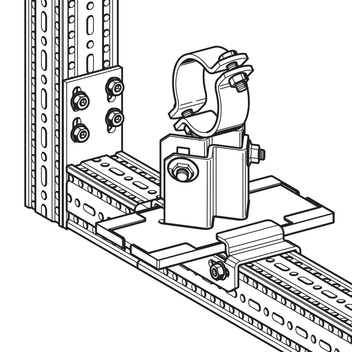

Volné uložení LA - HV + vodící úhelník FW F 80 případně úhelník pro pevný bod XW F 80

Výška
DN
Fx *
[kN]
pouze pro X-vedení
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 9,1 5,2 15,4   14 6,1 15,4 15,4
90 32 8,8 4,9 15,4   14 6,1 15,4 15,4
90 40 8,6 4,8 15,4   14 6,1 15,4 15,4
90 50 8,2 4,4 15,4   14 6,1 15,4 15,4
90 65 7,7 3,9 15,4   14 6,1 15,4 15,4
90 80 7,3 3,6 15,4   14 6,1 15,4 15,4
90 100 6,5 2,8 15,4   14 6,1 15,4 15,4
90 125 5,7 2,1 15,4   14 6,1 15,4 15,4
90 150 4,7 1,3 15,4   14 6,1 15,4 15,4
150 ≤ 25 8,0 4,2 15,4   14 6,1 15,4 15,4
150 32 7,9 3,9 15,4   14 6,1 15,4 15,4
150 40 7,8 3,9 15,4   14 6,1 15,4 15,4
150 50 7,6 3,6 15,4   14 6,1 15,4 15,4
150 65 7,4 3,2 15,4   14 6,1 15,4 15,4
150 80 7,2 3,0 15,4   14 6,1 15,4 15,4
150 100 6,9 2,5 15,4   14 6,1 15,4 15,4
150 125 6,5 2,0 15,4   14 6,1 15,4 15,4
150 150 6,1 1,4 15,4   14 6,1 15,4 15,4
200 ≤ 25 6,3 3,6 15,4   14 6,1 15,4 15,4
200 32 6,2 3,5 15,4   14 6,1 15,4 15,4
200 40 6,2 3,4 15,4   14 6,1 15,4 15,4
200 50 6,0 3,2 15,4   14 6,1 15,4 15,4
200 65 5,9 3,0 15,4   14 6,1 15,4 15,4
200 80 5,7 2,8 15,4   14 6,1 15,4 15,4
200 100 5,5 2,4 15,4   14 6,1 15,4 15,4
200 125 5,2 2,0 15,4   14 6,1 15,4 15,4
200 150 4,9 1,6 15,4   14 6,1 15,4 15,4

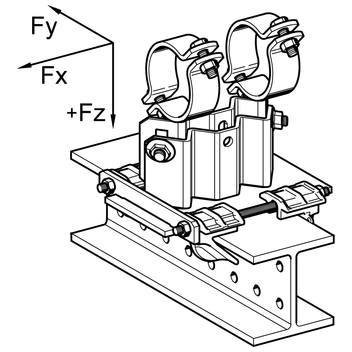

Volné uložení LC - HV + vodící upínací sada FS případně pevná upínací sada XS

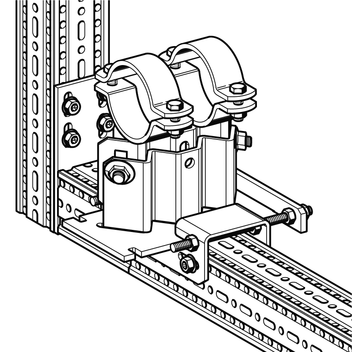

Volné uložení LC - HV + vodící úhelník FW F 80 případně úhelník pro pevný bod XW F 80

Výška
DN
Fx *
[kN]
pouze pro X-vedení
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 14,3 6,3 17,0   14 6,1 17 17
90 32 14,1 6,2 17,0   14 6,1 17 17
90 40 14,0 6,1 17,0   14 6,1 17 17
90 50 13,9 5,9 17,0   14 6,1 17 17
90 65 13,6 5,6 17,0   14 6,1 17 17
90 80 13,5 5,4 17,0   14 6,1 17 17
90 100 13,1 5,0 17,0   14 6,1 17 17
90 125 12,7 4,5 17,0   14 6,1 17 17
90 150 12,3 4,0 17,0   14 6,1 17 17
90 200 11,6 3,2 17,0   14 6,1 17 17
90 250 10,8 2,3 17,0   14 6,1 17 17
90 300 10,1 1,5 17,0   14 6,1 17 17
150 ≤ 25 8,5 4,9 17,0   14 6,1 17 17
150 32 8,5 4,8 17,0   14 6,1 17 17
150 40 8,5 4,7 17,0   14 6,1 17 17
150 50 8,4 4,6 17,0   14 6,1 17 17
150 65 8,4 4,4 17,0   14 6,1 17 17
150 80 8,4 4,3 17,0   14 6,1 17 17
150 100 8,3 4,0 17,0   14 6,1 17 17
150 125 8,3 3,7 17,0   14 6,1 17 17
150 150 8,2 3,3 17,0   14 6,1 17 17
150 200 8,1 2,7 17,0   14 6,1 17 17
150 250 8,0 2,1 17,0   14 6,1 17 17
150 300 7,9 1,5 17,0   14 6,1 17 17
200 ≤ 25 7,3 5,3 17,0   14 6,1 17 17
200 32 7,2 5,2 17,0   14 6,1 17 17
200 40 7,2 5,1 17,0   14 6,1 17 17
200 50 7,1 4,9 17,0   14 6,1 17 17
200 65 7,0 4,7 17,0   14 6,1 17 17
200 80 6,9 4,6 17,0   14 6,1 17 17
200 100 6,7 4,3 17,0   14 6,1 17 17
200 125 6,5 4,0 17,0   14 6,1 17 17
200 150 6,3 3,6 17,0   14 6,1 17 17
200 200 5,9 3,0 17,0   14 6,1 17 17
200 250 5,5 2,3 17,0   14 6,1 17 17
200 300 5,1 1,7 17,0   14 6,1 17 17

Volné uložení LD - HV + 2 vodící upínací sada FS případně 2x pevná upínací sada XS
Volné uložení LD - HV + 2 x vodící úhelník FW F 80 případně 2x úhelník pro pevný bod XW F 80

Výška
DN
Fx *
[kN]
pouze pro X-vedení
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 350 25,0 13,1 32,8   28 12,2 32,8 32,8
90 400 22,5 11,9 32,8   28 12,2 32,8 32,8
90 500 20,8 9,4 32,8   28 12,2 32,8 32,8
90 600 10,3 7,2 32,8   28 12,2 32,8 32,8
150 ≤ 350 25,0 12,9 32,8   28 12,2 32,8 32,8
150 400 22,5 11,5 32,8   28 12,2 32,8 32,8
150 500 17,3 8,8 32,8   28 12,2 32,8 32,8
150 600 8,7 6,3 32,8   28 12,2 32,8 32,8
200 ≤ 350 25,0 11,3 32,8   28 12,2 32,8 32,8
200 400 20,5 10,2 32,8   28 12,2 32,8 32,8
200 500 15,7 8,1 32,8   28 12,2 32,8 32,8
200 600 7,5 6,1 32,8   28 12,2 32,8 32,8

* Síla v pevném bodě v axiálním směru může být dosažena pouze při správném použití protiskluzových zařízení (např. Oka). Tyto musí být poskytnuty při projektování potrubí a jsou v odpovědnosti výrobce potrubí.

Další statické údaje o vlastnostech výrobku na vyžádání.
