Kloub GE F - ST F 100
Použití
K podepření jednoramenných výložníků v kombinaci se systémem nosníků siFramo 80 na ocelových nosnících, a rovněž k vyztužení rámových konstrukcí. Úhel α lze plynule měnit v rozsahu 25° až 155°.
Objem dodávky
Kloub GE F – ST F 100 sešroubovaný s přechodovou deskou
Montáž
Klouby se ke stávajícím ocelovým nosníkům upevňují s použitím montážní sady MS 5P M12 S přisvorkováním základové desky. Počínaje typem 161/200 se upevňují s použitím montážní sady MS 5P M16 S. Jako další možnost lze kloub upevnit do betonové stěny pomocí 4 zátěžových kotev M12. Opěrný profil TP F 100 nasunutý na osmihranu se upevňuje 4 samořeznými šrouby.
Po namontování v požadovaném úhlu je nutné všechny šrouby na kloubu utáhnout momentem 40 Nm.

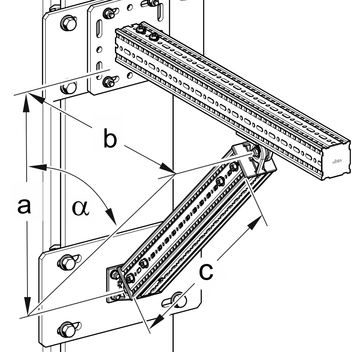

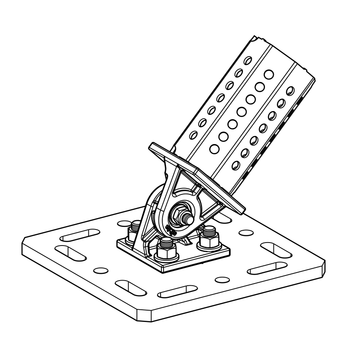

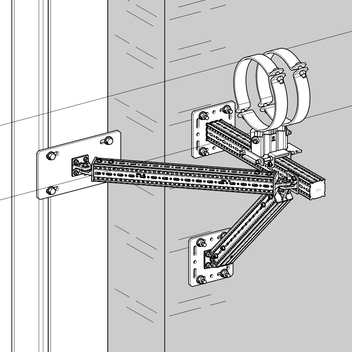

Povolením šroubového spojení mezi kloubem a přechodovou deskou je možné kloub otočit o 90° a poté použít k příčnému vyztužení (viz obr. 4).
Technické údaje

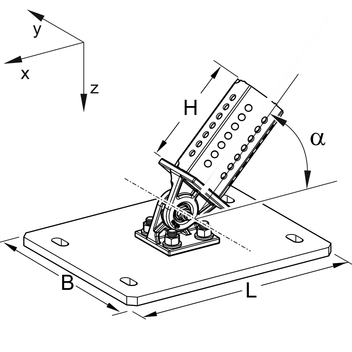

| Typ | Výška H [mm] | Délka L [mm] | ŠÍřka B [mm] | Úhel α |
|---|---|---|---|---|
| GE F 80/120 - 100 | 180 | 220 | 220 | 25° - 155° |
| GE F 121/160 - 100 - 1 | 180 | 320 | 260 | 25° - 155° |
| GE F 161/200 - 100 - 1 | 180 | 320 | 310 | 25° - 155° |
| GE F 201/310 - 100 - 1 | 180 | 220 | 420 | 25° - 155° |
| Materiál: | ocel, HCP |
