siFramo 100

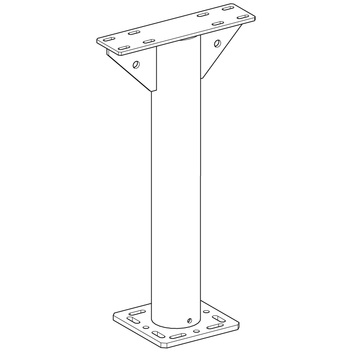

Střešní držák DF AH

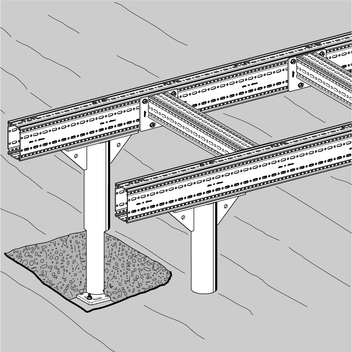

Použití

Možnost přímého spojení nosných profilů TP F 100 a TP F 100/160 s různými typy střech.

Montáž

Spojení s nosnými profily TP F 100 a TP F 100/160 pomocí 8ks samořezných šroubů FLS F.
Upevnění na střechy a beton pomocí vysokozátěžových kotev M12.
Důležité: odtokové otvory v nosné trubce musí být po instalaci utěsněny. Izolace nosné trubky může být provedena např. naplněním montážní pěnou.

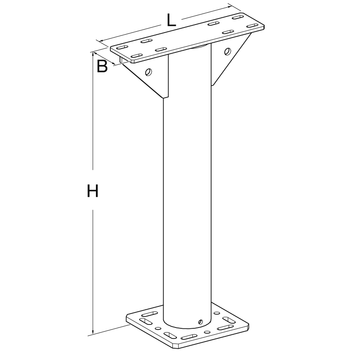

Technické údaje

B
[mm]
L
[mm]
H
[mm]
100 383 746

Vzor děr pro
Rozměry základové desky
B x B x t [mm]
Otvory pro kotvy
F 100 a F 100/160 220 x 220 x 12 M12

Materiál:
ocel, HCP
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
DF AH20,01 117171
