Nosníkové připojení LKA




Použití

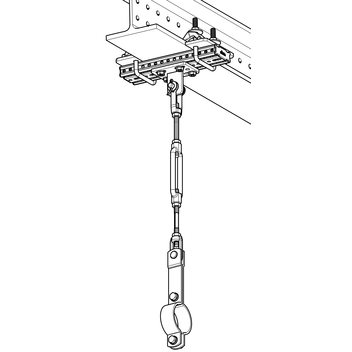

Připojovací sestava pro přímé připevnění sestav tyčového závěsu k nosníkovým profilům o šířce příruby 100-310 mm. Předvařená deska s okem, která je připevněna k části siFramo 80/30, slouží jako základní prvek pro připojení sestavy tyčového závěsu LKV ve velikostech M10 až M16 a trubkových objímkách typu Stabil Form C LK.
Objem dodávky

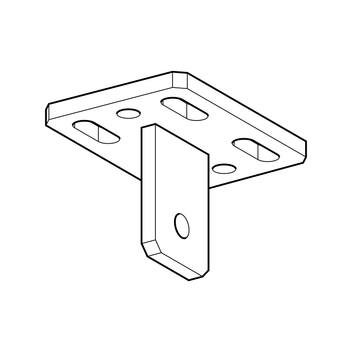

1 nosník siFramo 80/30 (viz varianty délky v tabulce níže) s předem svařenou závěsnou deskou HP F 80
2 držáky U SB SB 80/30-40
Montáž

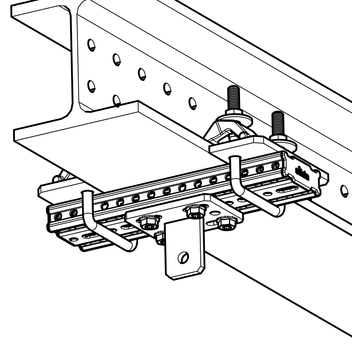

Spojte profil nosníku siFramo 80/30 s předem svařenou závěsnou deskou HP F 80 se spodní stranou stávajícího ocelového nosníku pomocí držáků U F SB 30/40-40.
Utahovací moment pro svorky držáku U: 40 Nm
Typ A: Tyčový závěs běží napříč k nosníku
Typ B: Tyčový závěs běží podélně k nosníku
Technické údaje
Max. dov. tahové zatížení podle šířky nosníku:
Typ | 100 - 199 mm | 200 - 310 mm |
---|---|---|
M10 | 10,9 kN | 10,8 kN |
M12 | 11,5 kN | 11,3 kN |
M16 | 12,1 kN | 11,9 kN |
Požadavky na implementaci a konstrukci součástí, jejich návrh, tak i jejich ověřování a zátěžové zkoušky byly provedeny podle norem VGB R 510 L část I, KTA 3205.3 a DIN EN 13480-3.

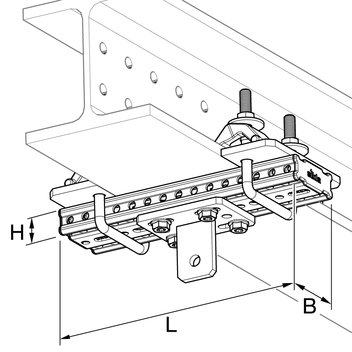

Šířka příruby [mm] | L [mm] | B [mm] | H [mm] |
---|---|---|---|
100 - 160 | 300 | 80 | 30 |
161 - 310 | 440 | 80 | 30 |
Materiál: | Ocel, HCP |
