Softwarové nástroje pro podporu plánování
Jednoduché, inteligentní a na kvalitu zaměřené plánovací nástroje s potenciálem výrazných úspor. Nabízíme následující softwarové nástroje SiCAD pro podporu detailního 2D/3D projektového plánování.
Inteligentní plánovací nástroje pracují s předdefinovanými montážními skupinami, tzv. „Typicals“. I složité konstrukce lze umístit přímo do 3D modelu s minimálním vstupem. Výkresy, výkazy materiálu (MTO) a kusovníky (BOM) jsou z modelu odvozeny poloautomatizovaným procesem.
Zeitsparende Projektplanung in der Prozessindustrie
SiCAD4E3D maximiert die Leistung der 3D-Konstruktionslösung AVEVA E3D durch nahtlose Integration von Sikla Produkten – ideal für die Prozess-, Energie- und Schiffbauindustrie. Es kombiniert Modellierung, Zeichnungserstellung und Projektverwaltung in einer präzisen und effizienten Lösung.
Optimierte Funktionen für jede Projektphase
Mit SiCAD4E3D wird die Modellierung Ihrer Konstruktionen zu einem intuitiven und zeitsparenden Prozess:

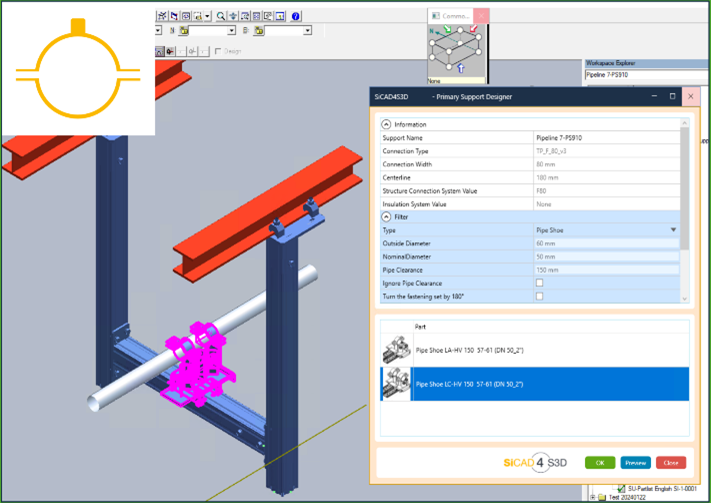

- Atta Designer platziert rohrumschließende Bauteile.

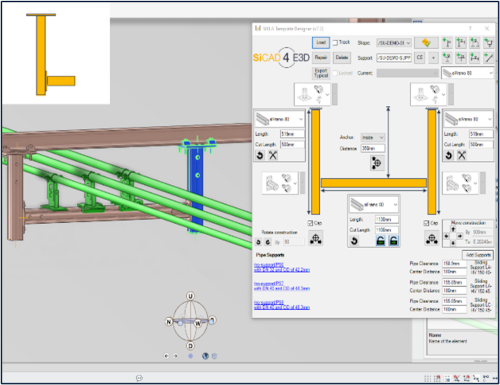

- Template Designer setzt Typicals schnell an Stahlkonstruktionen.

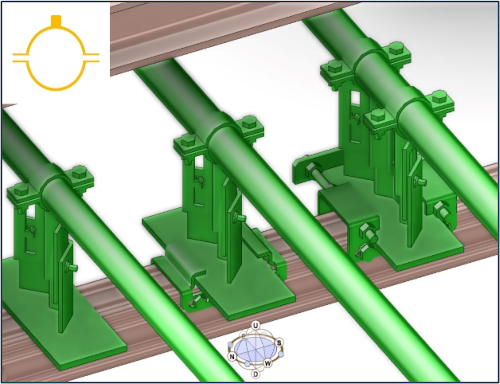

- Connection Designer automatisiert die Platzierung vorgeplanter Sikla Profile und Verbindungselemente, was nicht nur die Genauigkeit erhöht, sondern auch die Planungszeit reduziert.
Das integrierte Zeichnungsmodul sorgt dafür, dass Anpassungen, Farbgebungen, Beschriftungen und Stücklisten automatisch erstellt werden. Das Multi Drawing Processing ermöglicht die gleichzeitige Erstellung mehrerer Zeichnungen und beschleunigt den Workflow erheblich.
SiCAD4E3D stellt auch leistungsstarke Tools für die Projektverwaltung bereit. Dazu gehört ein Reporting-Tool, mit dem Stücklisten in verschiedenen Sprachen und Einheiten erstellt werden können. Der Revision Manager sorgt für eine präzise Dokumentation der Projektfortschritte.
Individuelle Anpassung
Die Konfigurationsdatenbank erlaubt eine flexible Anpassung an projektspezifische Anforderungen – von Namenskonventionen über Produktauswahl bis hin zu Konsistenzprüfungen sowie Export- und Importfunktionen.
Ihre Vorteile
- Effiziente Workflows: Automatisierte Prozesse sparen Zeit und minimieren Fehler
- Flexibilität: Projekte lassen sich exakt anpassen
- Globale Nutzung: Mehrsprachige und flexible Datenverwaltung
- Nahtlose Integration: Perfekt kompatibel mit AVEVA Connect
Entdecken Sie die Möglichkeiten von SiCAD4E3D für Ihre Projekte. Kontaktieren Sie uns für weitere Informationen oder eine Beratung.
BIM plánování s Autodesk Revit
Autodesk Revit je špičkový BIM software pro architekty, stavební odborníky a inženýry. Bezproblémová integrace specifických komponent však často představuje výzvu – a právě zde přichází na řadu SiCAD4Revit.

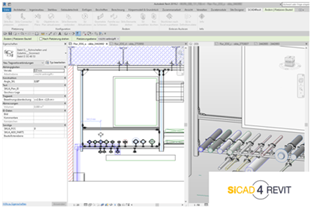

Plug-in vyvinutý společností Sikla je speciálně navržen pro upevňovací řešení Sikla a usnadňuje práci díky výkonným funkcím. Ať už se jedná o automatické pohledy ve výkresech, opakující se scénáře kotvení nebo podrobné výpisy materiálu – SiCAD4Revit zvyšuje efektivitu vašeho plánování.
Prvotřídní funkce pro maximální přidanou hodnotu
Automatické generování různých pohledů
Vytváření přesných půdorysných pohledů nikdy nebylo jednodušší – rychle, přesně a bez ruční práce.
Přizpůsobení a opětovné použití
Vytvářejte konfigurace komponent přesně podle vašich potřeb.
Opakovaně použitelné montážní řešen
Znovu využijte již navržená řešení a vyhněte se zbytečným krokům – ideální pro opakující se prvky.
Efektivní dokumentace a export
Exportujte dokumentaci přímo z Revitu – ideální pro objednávky produktů a následnou realizaci projektu.
Proč SiCAD4Revit?
SiCAD4Revit spojuje sílu softwaru Autodesk Revit s přesností a kvalitou komponent Sikla. Tento plug-in vám umožňuje jednodušší, rychlejší a přesnější realizaci projektů. Šetří cenný čas, minimalizuje riziko chyb a zajišťuje bezproblémovou integraci všech důležitých montážních řešení.
- Méně ruční práce
- Vyšší efektivita plánování
- Lepší výsledky projektů
Používejte SiCAD4Revit a posuňte své BIM plánování na vyšší úroveň.
Plánování, výstavba a řízení složitých projektů
Hexagon Smart 3D je software pro plánování, návrh a řízení složitých provozů a infrastrukturních projektů. Optimalizuje celý životní cyklus projektu – od plánování až po údržbu – a využívá se v odvětvích, jako je ropný a plynárenský průmysl, chemie, energetika, lodní stavitelství a výroba.
SiCAD4S3D, plug-in vyvinutý společností Sikla, rozšiřuje možnosti Hexagon Smart 3D o snadnou integraci produktů Sikla a zvyšuje efektivitu a přesnost.
Funkce
Primary Support Designer
Umožňuje přesné umístění potrubních třmenů v potrubním systému – s možností volného umístění, automatickým nastavením výšky nebo integrací do podpěr Sikla či jiných ocelových konstrukcí.
Secondary Support Designer

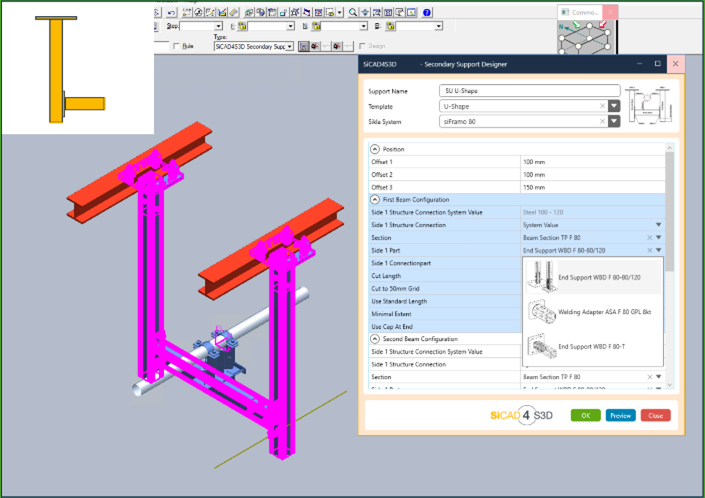

Umožňuje snadné umístění předdefinovaných konstrukčních prvků (Typicals) na stávající konstrukce nebo externí reference.
Kontrola správnosti
Integrovaná kontrola odhaluje konstrukční, architektonické a logické chyby. Rychlé opravy a seznamy chyb zajišťují efektivní nápravu přímo ve 3D modelu.
Výkresy a výstupy
Předdefinovaná nastavení usnadňují tvorbu výkresů s kusovníky (BOM), kótami a kódy položek. Přizpůsobitelné styly zaručují trvale vysokou kvalitu
Možnosti přizpůsobení a konfigurace
SiCAD4S3D nabízí flexibilní přizpůsobení projektu, včetně nastavitelných pojmenovávacích konvencí, jazykových variant a zákaznických kódů produktů. Nastavení projektu lze exportovat a importovat.
Moderní a uživatelsky přívětivé
Díky bezproblémové integraci s Hexagon Smart 3D optimalizuje SiCAD4S3D pracovní postupy a zvyšuje kvalitu výsledků. Využijte toto moderní a uživatelsky přívětivé řešení pro efektivní a spolehlivou realizaci projektů.
Chytré řešení pro efektivní plánování systémů
Řešení Autodesk nabízejí uživatelům široké spektrum možností. Sada nástrojů AutoCAD Plant 3D umožňuje projektantům zařízení přístup ke knihovnám symbolů, ověřování dat, spolupráci s ostatními a rychlou tvorbu výkresů P&ID.
Abychom projektantům zařízení poskytli rozsáhlou knihovnu upevňovacích prvků Sikla, rozhodli jsme se rozšířit naši rodinu SiCAD4 o další plug-in.
Ve společnosti IntegaDesign jsme našli partnera, který ztělesňuje vše, na čem nám záleží: efektivitu, odbornost a inovativní přístup. Díky jejich vysoké úrovni know-how v oblasti projektování technologických a strojních zařízení je uživatelsky orientovaný vývoj vždy na prvním místě.
Výsledkem této spolupráce je první verze SiCAD4Plant3D SuCri. Koncept je tvořen několika moduly a nabízí efektivní možnosti plánování potrubních třmenů a sekundárních ocelových konstrukcí. Využíváme silné stránky jednotlivých aplikací v rámci softwaru Autodesk, abychom zajistili rychlé a vysoce kvalitní plánování.
