Objímky a příslušenství

Držák zábradlí GLA F

Použití

Adaptérová deska pro připojení zábradlí k nosným profilům TP F 80 nebo TP F 100. Vhodná pro komponenty zábradlí velikostí 7 a 8 - trubky 1 1/4 "a 1 1/2"

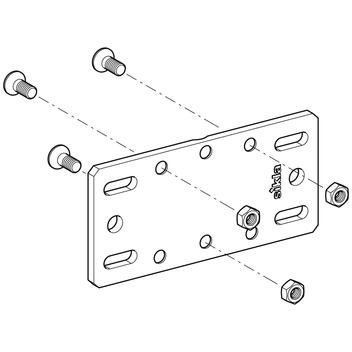

Objem dodávky

1x deska přechodová AP GL
3x šroub se zápustnou hlavou M10 x 30
3x pojistná matice M10 s přírubou

Poznámka:

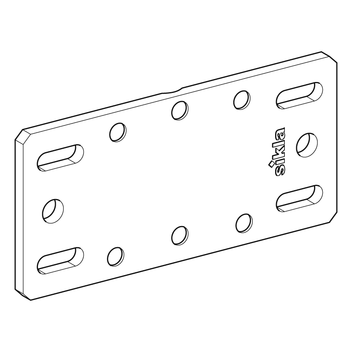

Obsahuje pouze desku přechodovou (viz obr. 2). Všechny ostatní součásti zábradlí nejsou součástí dodávky a je nutné je zakoupit zvlášť a konkrétně pro daný projekt. Další informace o tomto získáte od svého poradce Sikla.

Montáž

1.
V závislosti na velikosti zábradlí - 1 1/4 "nebo 1 1/2" - vyberte vhodný vzor otvorů pro desku adaptéru.
2.
Našroubujte patku zábradlí (prodává se samostatně) k desce adaptéru.
3.
Spojte desku adaptéru a profil nosiče pomocí 4 zajišťovacích šroubů FLS F.

Technické údaje

Komponenty splňují požadavky normy DIN EN ISO 14122

Materiál:
Deska přechodová:
ocel, HCP
Šrouby:
ocel DIN EN ISO 10642, třída pevnosti 8.8, HCP
Matice:
ocel, třída pevnosti 8
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
GLA F 801,171 116812
GLA F 1001,231 116815
