Inovativní
konstrukční systém
siFramo 100

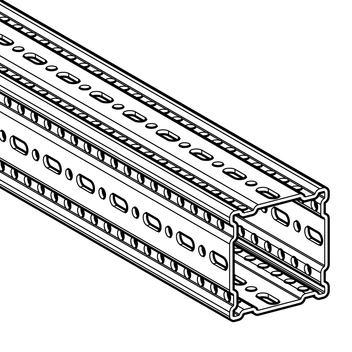

Nosný profil TP F 100

Použití

Multifunkční nosný profil určený k vytváření tras, komplexních spodních konstrukcí a 3D jednotek pro nejrůznější použití.
Kromě vysoké tuhosti v zkrutu je díky uzavřenému tvaru zajištěna možnost jakkoliv přizpůsobit místa napojení a připojení držáků trubek na všech 4 stranách. Souhlasné umístění otvoru ve spojení se samořezným šroubem zajišťuje plynulý a současně tvarový spoj.

Nosný profil v provedení 100/160 je vhodný pro širokou škálu aplikací v náročných situacích a při velkém zatížení, např. jde-li o velké rozpětí nebo při montáži těžkých rámových konstrukcí.

Technické údaje

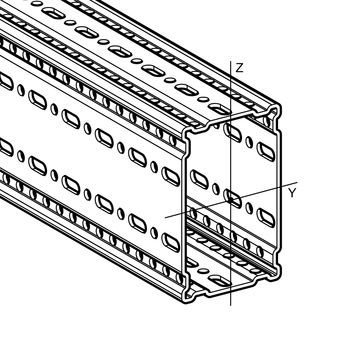

Typ
Moment odporu
[cm3 ]
Moment setrvačnosti
[cm4 ]
Poloměr setrvačnosti
[cm]
Kroutící moment lt
[cm 4 ]
Průřez A
[cm2 ]

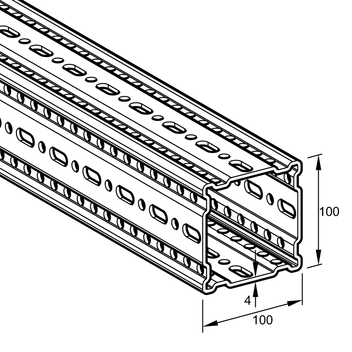

TP F 100
Wy: 36,93
Wz: 36,93
ly: 179,85
lz: 179,85
iy: 4,80
iz: 4,80
135,00
7,80

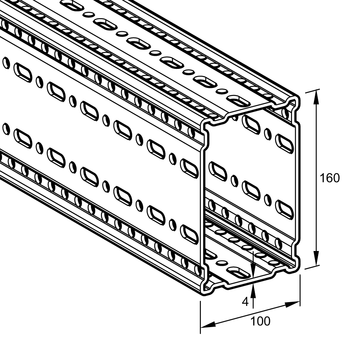

TP F 100/160
Wy: 75,52
Wz: 46,26
ly: 559,42
lz: 280,34
iy: 6,16
iz: 4,36
193,00
14,74

U všech hodnot jsou zohledněny proražené otvory.

Parametry nastavené pomocí experimentu představují efektivní hodnoty získané zkouškami, geometrické velikosti (získané analytickým měřením) můžou být značně vyšší.

Material:
Ocel, HCP

Certifikáty

Označení CE - prohlášení o vlastnostech výrobku (více informací na www.sikla.cz/service/downloads)

Nosný profil TP F PDF | 36.4 KB

TypVáha
[kg/m]
Bal.
[m]
Č. výrobku
TP F 10010,86 112904
TP F 100/16014,36 112905
