Inovativní
konstrukční systém
siFramo 80

Adaptér čelní STA F 80/30-Q

Použití

Systémové připojení nosníku F 80/30 k nosníku F 80 pomocí 4 ks samořezných šroubů FLS F. Ve spojení s T-konzolou AK F 80/30-Q umožňuje sestavení traverz a jiných konstrukcí např. pro vedení kabelových žlabů.

Montáž

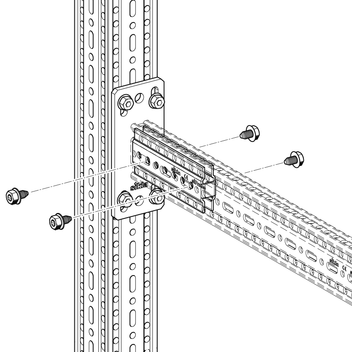

Čelní adaptér STA F 80/30-Q připevněte k nosníku F 80 nebo F 80/30 pomocí 4 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí vysokozátěžových kotev M12.

Technické údaje

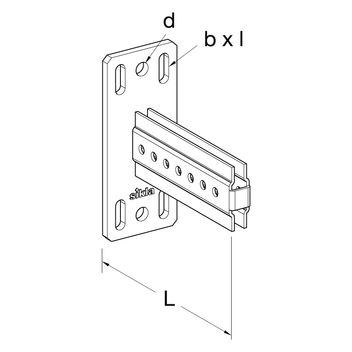

Typ
Rozměry základové desky [mm]
L
[mm]
d
[mm]
b1 x l1
[mm]
STA F 80/30 190 x 80 x 8 99 14 11 x 20

Materiál:
ocel, HCP

Certifikáty

Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
STA F 80/30-Q1,21 117294
