Inovativní
konstrukční systém
High Corrosion Protection (HCP)

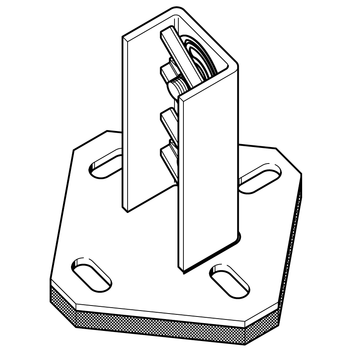

Držák patice SHB HCP

Použití

Kompletní řešení vč. ochranné podložky pro ploché, resp. membránové střechy a logistické centra s nátěrovou vrstvenou podlahou na střeše. V kombinaci s montážním systémem Sikla je možné realizovat libovolné nástavby. Vodopropustná ochranná podložka umožňuje bezpečnou a spolehlivou oporu s rovnoměrným rozložením zatížení. Zejména vhodné pro upevnění agregátů, potrubí, větracích kanálů nebo pochozí konstrukce.

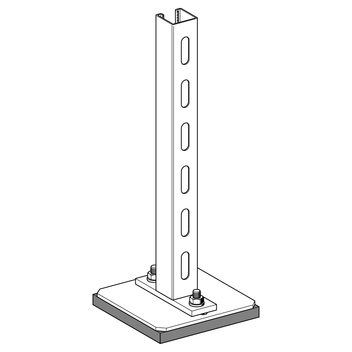

K tomuto patnímu držáku lze připojit tyto konstrukční díly: kluzné uložení, patní desky, úhlovou konzolu 150/150, kloub JOI 41, montážní lištu 41, výložníkovou konzolu, držák WBD pro jednoduchou lištu.

Montáž

Odšroubujte matici, nastavte vzdálenost šroubů na rozteč otvorů v dílu, který chcete připevnit, a dotáhněte.

Technické údaje

Stat. E-Modul:
v souladu s
DIN 53513

0,8 - 0,9 N/mm2
Dynam. E-Modul:
v souladu s
DIN 53513

0,6 - 2,2 N/mm2
Trvalá tlaková deformace:
DIN 53572
ca. 4,5 %
měřeno 30 min. po odlehčení
při 50 % deformaci /
23°C po 72 hod.
Pevnost v tahu:
DIN 53571
0,40 N/mm2 min. hodnota
Prodloužení při přetržení:
DIN 53571
70 % min. hodnoty
Další pevnost v tahu:
DIN 53515
3,4 N/mm2 min. hodnota
Chování při hoření:
DIN 4102
B2

Testy stanovení součinitelů tření si provádí zákazník. V závislosti na použité střešní membráně se musí zákazník rozhodnout, zda použije přídavnou oddělovací vrstvu (např. rouno). Dále je třeba, aby kvalifikovaný odborník prověřil statiku.

Materiál:
ocel, úprava HCP, kaučukový sendvič

Typ
L [mm]
a [mm]
b [mm]
D [mm]
SHB 160 164 x 164 65 131 20
SHB 300 304 x 304 65 131 20
SHB 450 454 x 454 65 131 21
SHB 600 604 x 604 65 131 23

Typ
výška profilu hmax [mm]
velikost desky [mm]
SHB 41-1 41 - 62 110 x 110
SHB 41-2 41 - 62 160 x 160

Další údaje viz "Držák WBD".

TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
SHB 1601,3010 113117
SHB 3004,501 113118
SHB 45011,501 113119
SHB 60026,501 113120

SHB 41-11,2210 198902
SHB 41-22,305 198919
