Inovativní
konstrukční systém
High Corrosion Protection (HCP)

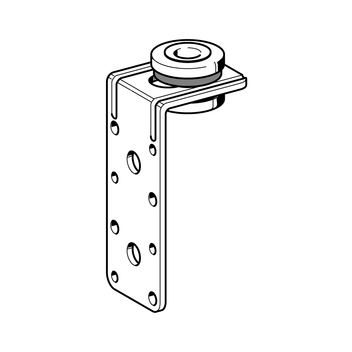

Úhelník závěsný LUW HCP

Použití

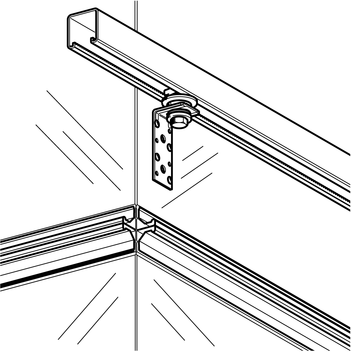

K fixaci obdélníkových větracích kanálů (i v exteriéru) bezprostředně pod stropem nebo jako montáž s odstupem s použitím závitových tyčí. Vhodné k hlukově odizolovanému připevnění kanálů při požadavcích na protihlukovou ochranu podle DIN 4109.
Vůle v podélném otvoru je vhodná k vyrovnání odchylek při vrtání otvorů a stavebních tolerancí. U montáží šachet pomocí lišt a hákových šroubů zaručuje dostatečný odstup, aby se zamezilo akustickému kontaktu s tělesem.

Objem dodávky

S předsestaveným tlumičem hluku, zajištěným proti ztrátě.

Montáž

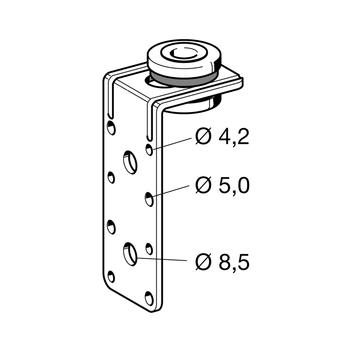

Montáže ke kanálu je možné provádět slepými nýty VA ( ø 4 – 5 mm) nebo metrickými šrouby M8.
V případech stojatého uspořádání (zatížení na tlak) úhelníku je třeba použít rozložení otvorů, které je nejblíže sklonu v úhlu 90°. Při upevňování šrouby M8 je navíc třeba vkládat podložky 8/40.

Technické údaje

Jmenovité zatížení:
0,8 kN
Material úhelníku:
Ocel, HCP
Vložný útlum:
do 8,7 dB(A)
Tlumič hluku:
EPDM, černý
Tvrdost:
45+ / -5° Shore
Rozsah teplot:
-50°C až +110°C
TypMožn. přip. konstr.Rozsah nastavení
[mm]
Materiál
[mm]
Délka ramene
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
SLM8/M101335 x 2,541/850,09100 113931
