High Corrosion Protection (HCP)

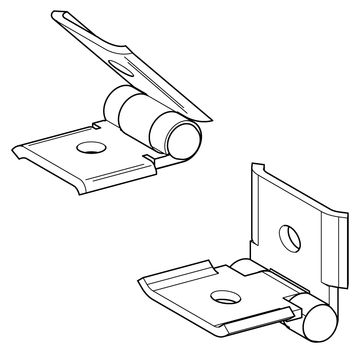

Kloub JOI 41 HCP
![](/sixcms/media.php/443/thumbnails/1342_Gelenk_Joi_41_V_Z.67252.tif.67258.png)
![](/sixcms/media.php/443/thumbnails/1342_Gelenk_Joi_41_V_mass.tif.46828.png)
![](/sixcms/media.php/443/thumbnails/1342_Gelenk_Joi_41_V_anw02_Fq.tif.46829.png)
![](/sixcms/media.php/443/thumbnails/1342_Gelenk_Joi_41_Z_anw03.tif.45449.png)
Použití

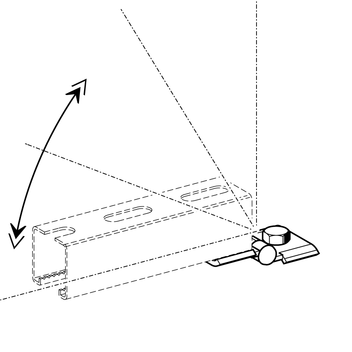

Určený ke spojení montážních lišt 41, u kterých je zapotřebí libovolně volitelného a plynulého nastavení úhlu 0 - 180°. Vhodný je také pro přímé upevnění na stavební objekt. Lze tak snadno vyrovnat úhly mezi stavebním objektem a montážními lištami. V kombinaci s montážními lištami se používá také jako šikmá podpěra pro konzole.
Montáž
Napojení:
Zadní část lišty pomocí závitového kamene HZ 41 a šroubu
Otvor v liště pomocí závitového kamene CC 41 a šroubu
Technické údaje

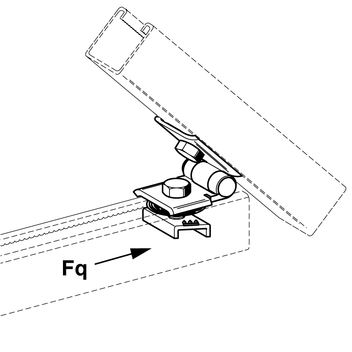

Jmen. zatížení: | Fq = 2,0 kN na každý spoj |
Utahovací moment: | 50 Nm |
Materiál: | Ocel S235 JR, povrch potažený HCP |
