Konzola lištová AK HCP

High Corrosion Protection (HCP)

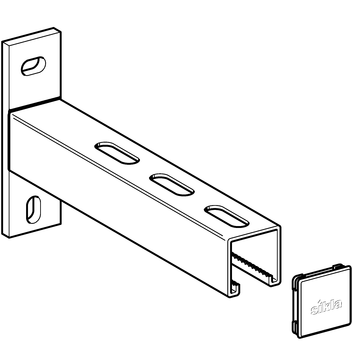

Konzola lištová AK HCP

Skupina:

1854

Produkt v PDF

Použití

Prefabrikovaná konzola pro montáž na stěnu či jiné stavební prvky.

Montáž

Při změně délek rozvodů se doporučuje použít kluzné prvky. Ve spojení s kluznými prvky je velice důležitá příčná výztuha k zachycení sil působících v ose potrubí. Při délce vyložení ≥ 500 mm se doporučuje ztužení vzpěrou.

Technické údaje




Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN Restrikce σ_pov ≤ 160 N/mm² f_pov ≤ L/150 pro L > 450 mm f_pov ≤ 3 mm pro L ≤ 450 mm

Materiál:

ocel, HCP

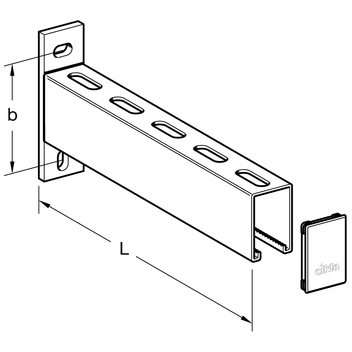

Typ	L [mm]	Stěnová deska [mm]	b [mm]	Podélný otvor [mm]	Hmotnost [kg]	Bal. [kus]	Č. výrobku
41/41 - 320	320	134 x 40 x 8	100	13 x 18	0,95	10	181667
41/41 - 570	570	134 x 40 x 8	100	13 x 18	1,50	10	181676
41/41 - 820	820	134 x 40 x 8	100	13 x 18	2,00	1	161479
41/62 - 320	320	134 x 40 x 8	100	13 x 18	1,40	10	180119
41/62 - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180128
41/62 - 820	820	134 x 40 x 8	100	13 x 18	3,05	1	180137
41/21 D - 320	320	134 x 40 x 8	100	13 x 18	1,25	10	180146
41/21 D - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180155
41/21 Dq - 320	321	134 x 40 x 8	100	13 x 18	1,20	10	180164
41/21 Dq - 570	571	134 x 40 x 8	100	13 x 18	1,95	10	190424
