Inovativní
konstrukční systém
High Corrosion Protection (HCP)

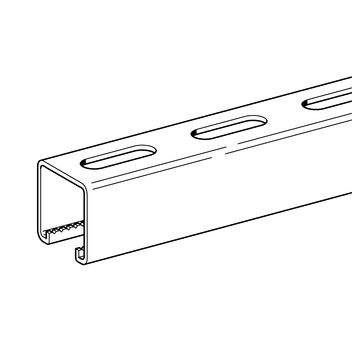

Lišta montážní MS 41 HCP

Použití

K jednoduchému a odborném zhotovení nosných konstrukcí, tam kde je vedeno více rozvodů vedle sebe (nad sebou), nebo tam kde je potřeba vytvořit pomocnou nosnou konstruci.

Objem dodávky

K dispozici je jednoduchá nebo dvojitá montážní lišta. Montážní lišty dvojité jsou spojeny stlačením tlakem, proto zůstává ochrana proti korozi na spárech zachována.

Montáž

Všechny lišty HCP mají hrany zahnuty směrem dovnitř a opatřeny vroubkováním, které jsou volitelně kombinovatelné s jinými výrobky ze systémové řady HCP.

Technické údaje

Materiál:
Ocel, HCP

D = Lišty montážní dvojité

Typ
B/H/s [mm]
Modul průřezu
[cm3 ]
Moment setrv.
[cm4 ]
Poloměr setrv.
[cm]
41/21/2,0
Wy : 0,82
Wz : 2,12
ly : 0,92
lz : 4,35
iy : 0,76
iz : 1,65
41/31/2,0
Wy : 1,60
Wz : 2,88
ly : 2,77
lz : 5,90
iy : 1,13
iz : 1,65
41/41/2,0
Wy : 2,43
Wz : 3,65
ly : 5,16
lz : 7,48
iy : 1,46
iz : 1,75
41/41/2,5
Wy : 2,96
Wz : 4,41
ly : 6,19
lz : 9,05
iy : 1,43
iz : 1,72
41/62/2,5
Wy : 5,54
Wz : 6,27
ly : 17,70
lz : 12,86
iy : 2,10
iz : 1,79
41-75/75/3,0
Wy : 10,31
Wz : 11,59
ly : 44,42
lz : 43,48
iy : 2,53
iz : 2,50

41/21/2,0 D
Wy : 2,35
Wz : 4,24
ly : 4,93
lz : 8,70
iy : 1,24
iz : 1,65
41/41/2,5 D
Wy : 9,02
Wz : 8,82
ly : 36,99
lz : 18,10
iy : 2,46
iz : 1,72
41-75/75/3,0 D
Wy : 30,72
Wz : 23,07
ly : 230,40
lz : 86,96
iy : 4,07
iz : 2,50

Typ
B/H/s [mm]
Průřezová plocha
A
[cm2 ]
Vzdálenost
e
[cm]
max. bodová síla
Fmax [kN]
Příp. kroutící moment
Mq [Nm]
41/21/2,0 1,61 1,12 4,0 44,5
41/31/2,0 2,17 1,73 4,0 44,5
41/41/2,0 2,43 2,12 4,0 44,5
41/41/2,5 3,05 2,09 6,0 44,5
41/62/2,5 4,01 3,20 6,0 44,5
41-75/75/3,0 6,95 4,31 10,0 44,5

41/21/2,0 D 3,21 2,10 4,0 44,5
41/41/2,5 D 6,09 4,10 6,0 44,5
41-75/75/3,0 D 13,90 7,50 10,0 44,5

Upozornění:
Alle Veškeré hodnoty zohledňují otvory. Zátěžové diagramy naleznete v sekci "Pressix CC 41".

Certifikáty



Tento výrobek byl oceněn „značkou jakosti pro upevnění potrubí“ a v souladu s RAL GZ-655 podléhá vnější kontrole.

* = žádná značka kvality

TypDélka
[m]
ObrázekVáha
[kg/m]
Bal.
[m]
Č. výrobku
41/21/2,0631,326 193860
41/31/2,0631,646 198896
41/41/2,0631,976 196724
41/41/2,5632,366 161497
41/62/2,5633,136 199527
41-75/75/3,0645,686 174008

41/21/2,0 D *632,646 193884
41/41/2,5 D *634,746 166748
41-75/75/3,0 D *6411,246 173981
