High Corrosion Protection (HCP)
Napínací set SPZ HCP




Použití

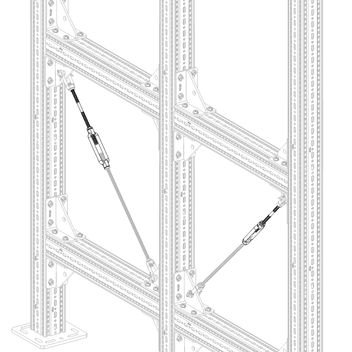

Závitové pouzdro pro konstrukci opěr a zavětrování, např. v systému siFramo jako táhlo pro přenos zatížení/vlivů.

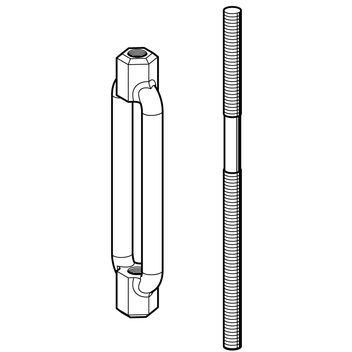

Objem dodávky
Sada se skládá z:
1x napínák
1x táhlo s levotočivým závitem
Montáž
Spojení je provedeno na jedné straně napínáku se závitovou tyčí a na druhé straně s táhlem s levotočivým závitem a s konstrukcí přes třmen závitový GWB HCP.
Technické údaje
Typ | Max. přípustné zatížení v tahu: [kN] |
---|---|
M10 | 13,6 |
M12 | 21,4 |
M16 | 45,3 |

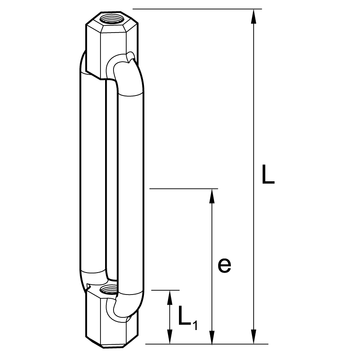

Napínák:
Typ | L [mm] | L1 [mm] | e [mm] |
---|---|---|---|
M10 | 125 | 10 | 62,5 |
M12 | 125 | 12 | 62,5 |
M16 | 150 | 16 | 75 |

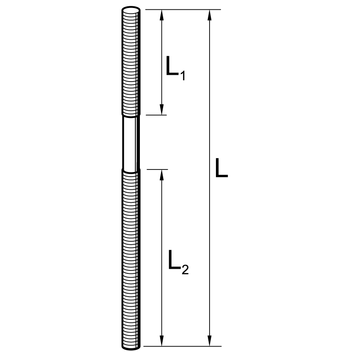

Táhlo:
Typ | L [mm] | L1 [mm] | L2 [mm] |
---|---|---|---|
M10 | 250 | 80 | 130 |
M12 | 250 | 80 | 130 |
M16 | 250 | 80 | 130 |
Materiál: | Ocel, HCP |
