Inovativní
konstrukční systém
High Corrosion Protection (HCP)

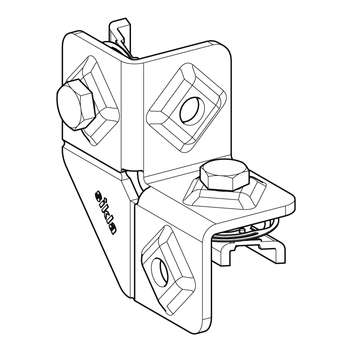

Rohová spojka EV CC 41-1 HCP

Použití

Spojovací prvek pro rámové konstrukce z montážních lišt. Technologie rohového spojení je optimalizovaná přednostně pro montážní lišty 41/41. Natočení montážních lišt je možné libovolně přizpůsobit potřebné situaci.

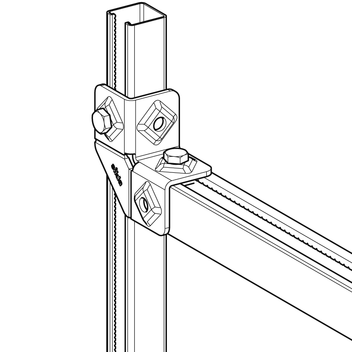

  • Rychlá technika 90° spojení montážních lišt systému 41.
  • Po zavedení do montážní lišty se automaticky zafixuje a drží vlastní hmotnost.
  • Bezpečný a pevný spoj díky ozubenému závitovému kamenu a šroubu M10.
  • Vysoká tuhost a pevnost díky tvaru a použitým materiálům.
  • Diamantová ražba pro bezpečné zavedení předpětí šroubu.

Objem dodávky

Kameny závitové NT CC 41 a šrouby s šestihrannou hlavou jsou volně přibaleny.

Montáž

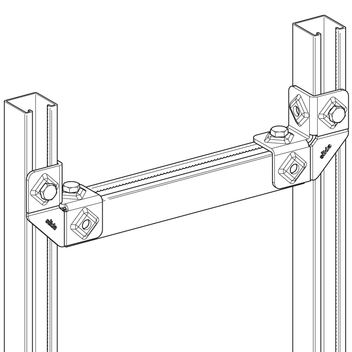

Vždy používejte rohovou spojku EV CC 41-1 v páru.

Technické údaje

Max. dovolené zatížení:
5,0 kN jako středové zatížení na příčník s 2 rohovými spojkami
Utahovací moment:
40 Nm
Materiál:
Ocel, HCP
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
EV CC 41-10,3825 117352
