High Corrosion Protection (HCP)

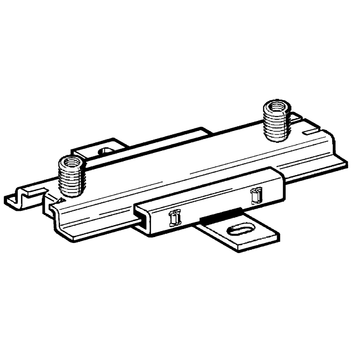

Sada kluzná GS 2G-PL HCP

Použití

Kluzná sada pro dvojitou fixaci v TZB instalacích k montážím na nosníky Sikla nebo přímo na stavební konstrukci.
Realizovatelná je každá kombinace s potrubními objímkami Ratio S a Stabil D-3G.
Různé možnosti připojení s potrubními objímkami mezi M10 a R1". Adaptér pro tyto varianty připojení, viz Adaptér IG/IG. Kluzná protihluková izolace vodicími lištami z polyamidu s výztuží skelným vláknem.

Technické údaje

Přípustné zatížení při montáži na strop:
0,6 kN
Přípustné zatížení při montáži na podlahu:
1,2 kN
Rameno Lmax:
150 mm
Max. kluzná dráha:
140 mm
Trvalé teplotní zatížení:
130°C

Součinitel statického tření µ0:
0,18
Součinitel kluzného tření µ:
0,14

Material:
Základní těleso a kluzné saně:
Ocel, HCP
Kluzná lišta:
polyamid, s výztuží skelným vláknem

Přípustné zatížení FZ * při namáhání požárem

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 600 ≤ 430 ≤ 280 ≤ 200

FZ = max. přípustné tahové zatížení

* Je třeba brát ohled na nosnost použitých spojovacích prvků. To platí zejména při namáhání požárem.

TypHmotnost
[kg]
Bal.
[Kus]
Č. výrobku
2G2-PL 0,6525 114594
