Inovativní
konstrukční systém
High Corrosion Protection (HCP)

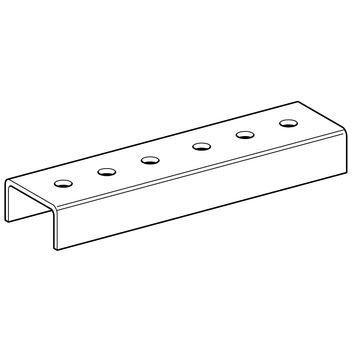

Spojka lištová SK-L HCP

Použití

Spojka pro spojení montážních lišt. Zajištěno musí být vícenásobné uložení lišty (nosník s více poli). Spojka se nesmí použít ke spojování mezi posledními dvěma místy uložení. V kombinaci s montážními lištami > 41/21 je třeba dbát na přípustný mezní moment.

Montáž

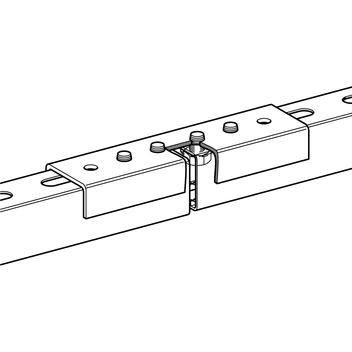

Nasaďte spojku na týl lišty a konce lišt sešroubujte přes děrování lišt vždy dvěma samořeznými šrouby.

Technické údaje

Max. přípustný mezní moment / ohyb:
300 Nm
Materiál:
Ocel S235 JR, povrchová úprava HCP
Typvhodné pro lišty montážníVýška profilu
hmax [mm]
Konstrukčí délka
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
SK-L41621800,3610 198971
