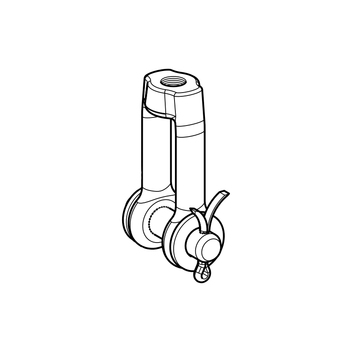

Třmen závitový GWB HCP

Použití

Závitové pouzdro pro konstrukci opěr a zavětrování, např. v systému siFramo jako táhlo pro přenos zatížení/vlivů.

Montáž

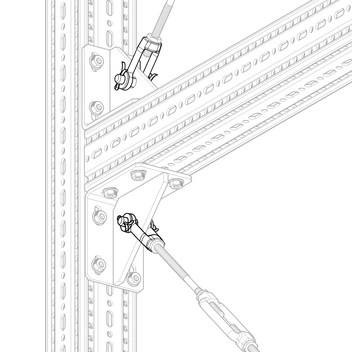

Spojení se závitovým závěsem je provedeno pomocí táhla nebo závitové tyče na jedné straně a s úhelníkem WD nebo šroubem na straně druhé.

Technické údaje

Typ
max. přípustné zatížení v tahu
[kN]

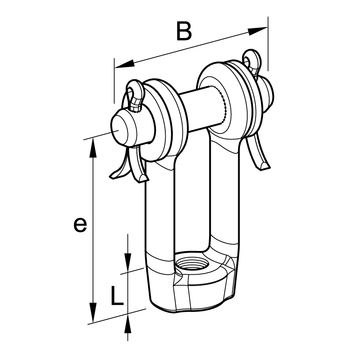

e
[mm]
L
[mm]
B
[mm]
M10 13,6 52,5 10 40
M12 21,4 70,5 12 50
M16 45,3 80 16 60

Materiál:
Ocel, HCP

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
GWB M100,110 113053
GWB M120,210 113054
GWB M160,510 113055
