Kluzné uložení a prvky pro nastavení výšky

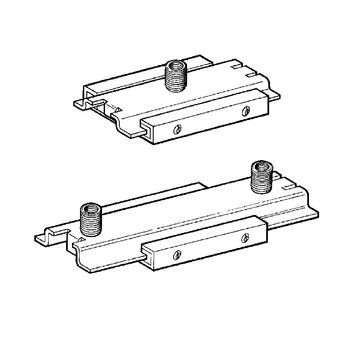

Sada kluzná GS 2G
Použití

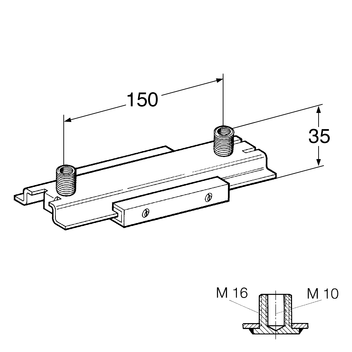

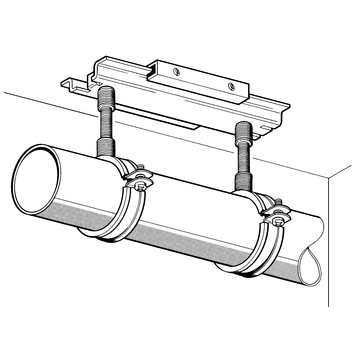

Kluzná sada pro jednotlivé a dvojité upevnění rozvodů TZB. Variabilní možnosti připojení s objímkami Ratio S a Stabil D-3G přes závit M10 a M16 nebo přes adaptér (viz. Adaptér závitový AD IG/IG). Tlumení hluku pomocí kolejnic z polyamidu s podílem skelných vláken.
Při použití varianty ULTRAglide je výsledná boční síla poloviční.
Technické údaje
| Přípustné zatížení (tah): | 0,6 kN |
| Přípustné zatížení (vzpěr): | 1,2 kN |
| Trvalý teplotní rozsah-zatížení: | 130°C |
| Varianta GS | |
| Souč. adhézního tření µ0: | 0,18 |
| Souč. kluzného tření µ: | 0,14 |
| Varianta GS ULTRAglide | |
| Souč. adhézního tření µ0: | 0,07 |
| Souč. kluzného tření µ: | 0,07 |
| Materiál | |
| Kovové součástky: | ocel, galvanicky pozinkovaná |
| Kolejnice: | polyamid vyztužený skelnými vlákny |
| Varianta ULTRAglide: | s přídavným nano-povlakem |
| Typ | Max. rameno páky [mm] | Max. rameno páky ULTRAglide [mm] | Max. posuv s [mm] |
|---|---|---|---|
| 2G | 150 | 300 | 85 |
| 2G2 | 150 | 300 | 140 |
Přípustné zatížení FZ * při namáhání požárem
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = max. přípustné zatížení v tahu
* Je třeba zohlednit nosnost použitých spojovacích prvků. To platí zejména při namáhání požárem.
