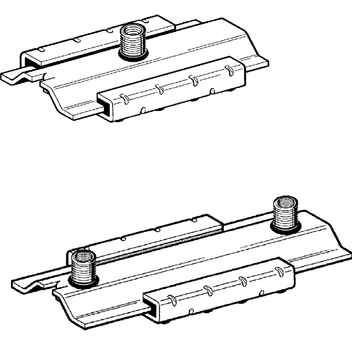

Sada kluzná GS H3G
Použití
Masivní kluzná sada pro upevnění rozvodů TZB na SIKLA montážní lišty nebo přímo ke stavebním konstrukcím. Používá se především v kombinaci s objímkami Stabil D-3G a chladovými objímkami SKS Top 2-C. Různé možnosti připevnění objímky v závislosti na zatížení: M12, M16. Další možnosti poskytuje kombinace s 1/2" adaptéry (viz Adaptér závitový AD IG/IG). Tlumení hluku pomocí kolejnic z polyamidu vyztuženého skelnými vlákny. Vhodná zejména k montáži na strop a podlahu, dále také jako vodící uložení pro stoupací potrubí. Pro montáž na stěnu doporučujeme použití ve spojení s konzolemi SIKLA.
Při použití varianty ULTRAglide je výsledná boční síla poloviční.
Montáž
Při montáži na podlahu (namáhání na vzpěr) je třeba od velikosti DN 100 navařenou spojovací 3G matici jistit kontramaticí 1/2".
Technické údaje
| Přípustné zatížení (tah): | 5,0 kN |
| Přípustné zatížení (vzpěr): | 9,0 kN |
| Max. ohybový moment u H3G2*: | 350 Nm |
| Trvalý teplotní rozsah-zatížení: | 130°C |
| Varianta GS | |
| Souč. adhézního tření µ0 : | 0,18 |
| Souč. kluzného tření µ: | 0,14 |
| Varianta GS ULTRAglide | |
| Souč. adhézního tření µ0 : | 0,07 |
| Souč. kluzného tření µ: | 0,07 |
| Materiál | |
| Kovové součástky: | ocel, galvanicky pozinkováno |
| Kolejnice: | polyamid s 30% podílem skelných vláken |
| Varianta ULTRAglide: | s přídavným nano-povlakem |
| Typ | Max. rameno páky [mm] | Max. rameno páky ULTRAglide [mm] | Max. posuv s [mm] |
|---|---|---|---|

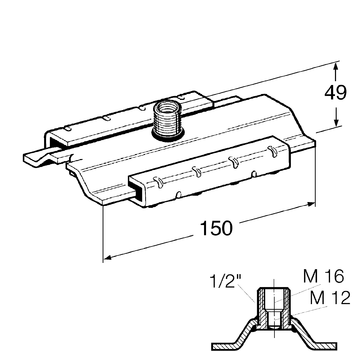

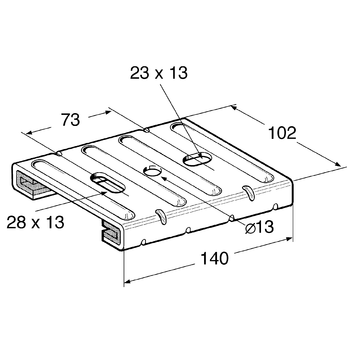

| H3G | 250 | 400 | 100 |

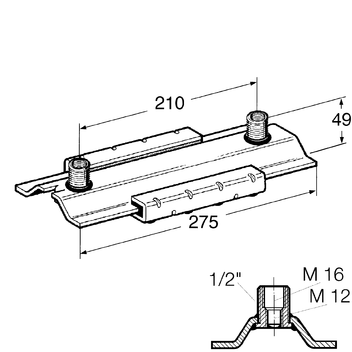

| H3G2 | 250 | 400 | 135 |
Přípustné zatížení FZ * při namáhání požárem
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 1.000 | ≤ 540 | ≤ 360 | ≤ 260 |
FZ = max. přípustné zatížení v tahu
* Je třeba zohlednit nosnost použitých spojovacích prvků. To platí zejména při namáhání požárem.
