Konzoly

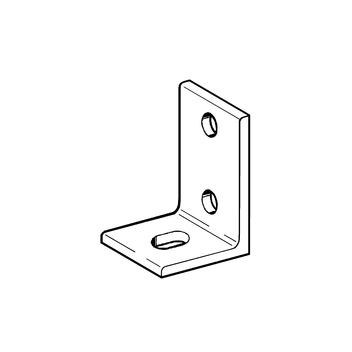

Úhelník montážní MW S

Použití

Pro přímé boční upevnění na průvlaky, betonové nebo dřevěné vaznice a podobné situace. Spojovací úhelník pro rámové konstrukce z montážních lišt.

Sprinklery: viz "Technické údaje". Typy 60/30/90 a 90/60/90 jsou určeny k zavěšení potrubí na dřevěných vaznících dle norem VdS CEA-15.2.2.

Technické údaje

Typ
Jmenovité zatížení
45/30/90° 3,5 kN
60/30/90° 3,5 kN
70/40/90° 2,0 kN
60/40/90° 5,0 kN
90/60/90° 5,0 kN

Pro sprinklery: použití 60/30/90 a 90/60/90 na dřevěných vaznících

Jednoduchý úchyt s vruty do dřeva


Dvojitý úchyt se závitovou tyčí



"d" v závislosti na DN:


≤ DN 50: 2 x 6 mm
> DN 50 ≤ DN 100: 2 x 8 mm
> DN 100 ≤ DN 150: 2 x 10 mm

Materiál:
Ocel, galvanicky pozinkováno
TypÚhlový profil
DIN 1029
B
[mm]
b
[mm]
d
[mm]
s
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
45/30/90°45/30/4301311-0,0750 115380
60/30/90°60/30/5301011300,0925 156505
70/40/90°-4017/3510,5-0,0650 191963
60/40/90°60/40/6402013-0,1625 115399
90/60/90°90/60/6401513500,2525 114820
