Konzola úhelníková WK

Použití

SIKLA konzola lze použít pro montáž na stěnu, podlahu nebo strop. Přitom může být potrubí uloženo vodorovně (třmen pásový), upevněno svisle nebo zavěšeno (závitové kolíky). Kombinace s přišroubovanými montážními lištami poskytuje rozmanité možnosti úchytu na vyložení. Současně se ve spojení s konzolami, jako základ pro uložení, zvýší nosnost lišt.

Technické údaje

Materiál:
Ocel, typy až do (vč.) 550/350 galvanicky pozinkovaná
 Typ 725/400 a 880/550 HCP, skupina 1826


Bližší technické informace vč. zatížení jsou pro jednotlivé konzole uvedeny na následujícíh stránkách.

Diagramové křivky zohledňují sníženou tíhu při zredukovaní odstupů jednotlivých kotvení. Kotvení lze vybrat dle vlastního uvážení, přičemž musí splňovat zatížení, viz odpovídající skupině podle osvědčení DIBt.

Belastungsdiagramme:

Konzole úhelníková WK 100/100, 100/100-40 und 150/150
Konzole úhelníková WK 200/200
Konzole úhelníková WK 300/200

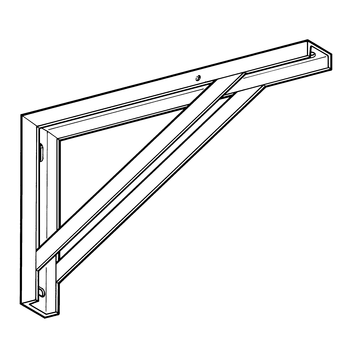

Konzole úhelníková WK 550/350
Konzole úhelníková WK 725/400
Konzole úhelníková WK 880/550

TypProfilHmotnost
[kg]
Bal.
[kus]
Č. výrobku
100/100-0,1625 145626
100/100-40-0,2125 163921
150/150-0,5825 155513
200/200-1,2210 118170
300/200U 50/252,32 1 118046
550/350U 50/254,45 1 145635
725/400U 65/4212,72 1 151041
880/550U 65/4218,43 1 151050
