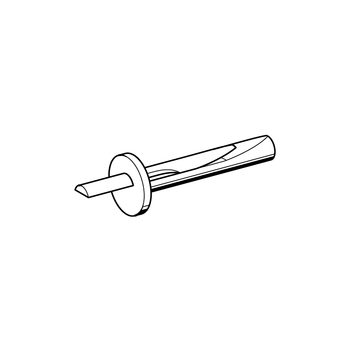

Natloukací hmoždinka klínová PN 27
Použití
Vhodná pro průvlakovou montáž k rychlému a bezpečnému upevnění konstrukčních dílů na stropy nebo stěny z betonu v uzavřených prostorech – s výjimkou vlhkých prostorů.
Minimální nároky na vrtání (pouhých 6 mm) a snadné osazení naražením.

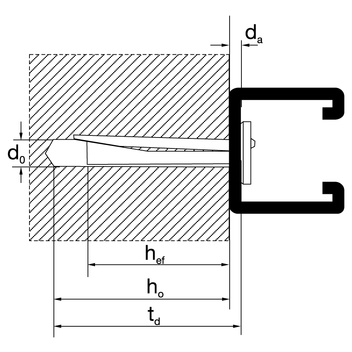

Montáž
Pro montáž je vhodný narážecí trn PN.
Technické údaje
| Přípustné zatížení v trhlinové oblasti [kN] pro upevnění podle schválení v betonu ≥ B25 | 2,4 |

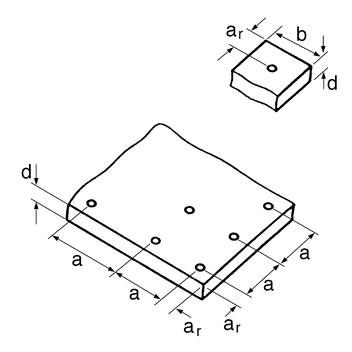

| Rozteč a ≥ [mm] | 200 |
| Vzdálenost od okrajů ar ≥ [mm] | 150 |
| Minimální tloušťka stavebního dílu d [mm] | 80 |
| Průměr vrtaného otvoru d0 [mm] | 6 |
| Hloubka vrtaného otvoru h0 ≥ [mm] | 40 |
| Efektivní hloubka ukotvení hef ≥ [mm] | 32 |
Je zahrnut součinitel bezpečnosti podle ETAG. Platí hodnoty
podle schválení uvedeného v aktuálně platném vydání.
| Materiál: | ocel, galvanicky pozinkovaná |
Certifikáty
Číslo schválení: ETA-06/0259
Schváleno pro trhlinovou oblast k používání jako vícenásobné upevnění nenosných systémů do betonu.
Přípustné zatížení při namáhání požárem:
| 30 min. N(30) | = | 0,8 kN |
| 60 min. N(60) | = | 0,7 kN |
| 90 min. N(90) | = | 0,6 kN |
| 120 min. N(120) | = | 0,4 kN |
R30 bis R120
| Rozteč a ≥ [mm] | 200 |
| Vzdálenost od okrajů ar ≥ [mm] | 150 |
