Síťované pouzdro SH

Použití

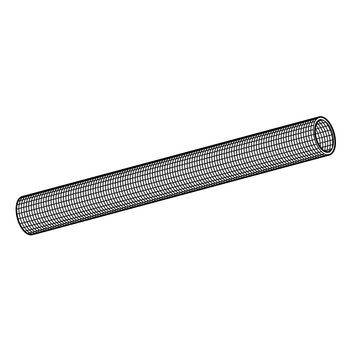

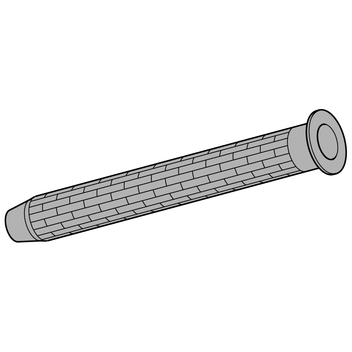

Perforované speciální pouzdro pro použití do zdí z děrovaných tvárnic ve spojení s kotvicí tyčí VMU. Varianta VM-SH má praktickou hlavu se zarážkou zabraňující sklouznutí do vyvrtané díry. Pro větší délky kotvení jsou k dispozici kovová síťovaná pouzdra VM-SH.

Montáž

1.
Připravené díry vyfoukat/vymést.
2.
Síťované pouzdro nasadit do vyvrtané díry, aby nepřečnívalo. Jedná-li se o více děr, pak je připravit všechny, aby nedocházelo k přestávkám mezi vtlačováním malty. Síťované pouzdro téměř zcela zaplnit injektážní maltou.
3.
Nasadit kotvicí tyč šroubovacím otáčivým pohybem. Při nasunování vytlačovaná malta prostupuje přes perforaci a při vytvrzení způsobí přilepení systému na stěny dutiny. Vytvrzená injektážní malta bezpečně spojí kotvicí prvek s podkladem.

Technické údaje

Klemmstärken tfix [mm] bei Verwendung der Siebhülse VM-SH in Voll- oder Lochstein

VM-SH
12 x 80
VM-SH
16 x 85
VM-SH
16 x 130
VM-SH
20 x 85
VM-SH
20 x 130
VMU-A 8-20/110 20 15 - - -
VMU-A 8-55/145 55 50 5 - -
VMU-A 10-30/130 - 35 - - -
VMU-A 10-50/150 - 55 10 - -
VMU-A 12-15/120 - - - 20 -
VMU-A 12-50/155 - - - 55 10
VMU-A 16-15/160 - - - 55 10

Material:
Kunststoff (Polypropylen)
Meterware:
Metall
TypDíra ø x
Hloubka [mm]
RozměrVáha
[kg]
Bal.
[Kus]
Č. výrobku
VM-SH 12 x 8012 x 80M80,0210 116925
VM-SH 16 x 8516 x 85M8 - M100,0310 116926
VM-SH 16 x 13016 x 130M8 - M100,0410 116927
VM-SH 20 x 8520 x 85M12 - M160,0410 116928
VM-SH 20 x 13020 x 130M12 - M160,0710 116929
VM-SH 12 x 100012 x ...M80,0650 110564
VM-SH 16 x 100016 x ...M100,0750 110565
VM-SH 22 x 100022 x ...M12 - M160,1125 110566
