Montážní systém Pressix CC 27

Příruba lištová MOF 27

Použití

Slouží k výrobě traverzí mezi dvěma montážními lištami nebo jako podstavec samostatně stojícího výběžku.

Upozornění: Při montáži provedení MH se musí dbát na dobrou podpěru montážních lišt. Při zatížení v tahu Fz se šroub musí přemístit.

Objem dodávky

Kompletně předmontovaná.

Montáž

Nasadit montážní lištu s profilem U. Kámen závitový se zacvakne stisknutím na hlavičku a utáhne se pevně s 10 Nm.

Technické údaje

Pov. zatížení kotev bylo zohledněno

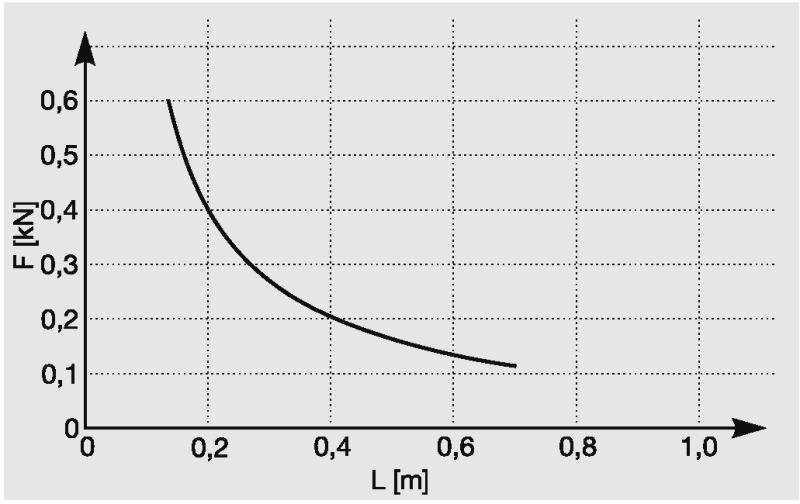

Max. pov. zátěž při montáží na strop
v kolmém směru: 0,8 kN

Materiál:
Ocel, galvanicky pozinkovaná

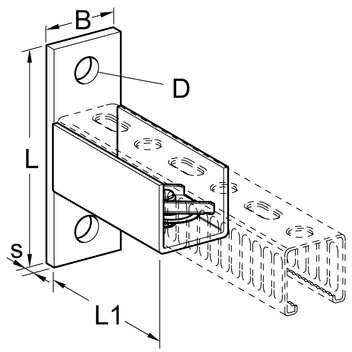

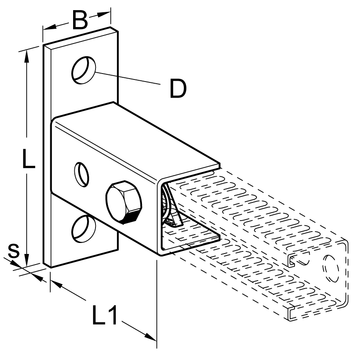

TypStěnová deska
[mm]
D
[mm]
L1
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku

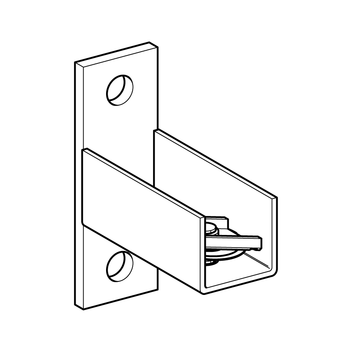

MH 2788 x 30 x 59700,2025 198858

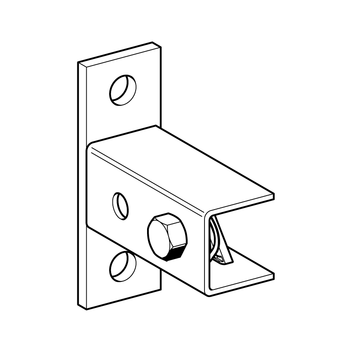

MV 2788 x 30 x 59700,2025 198865
