Inovativní
konstrukční systém

Použití

Rychlomontážní systém k racionálnímu upevňování objímek a dalších montážních dílů na montážní lišty 27/27/ a 27/15.

  • Výhoda času na základě již předem zkompletovaných bloků místo čtyř samostatných prvků.
  • Jednoduché nastavení výšek v montážní liště.
  • Samodržné udržení pružinou ve svislých montážních lišt; lze současně posouvat ručně.
  • Kolík je jištěn proti vypadnutí.
  • Od délky 175 lze bezproblémově provést krácení po 10 mm klěštěmi PBC místo pilkou či řezáním závitu.

Objem dodávky

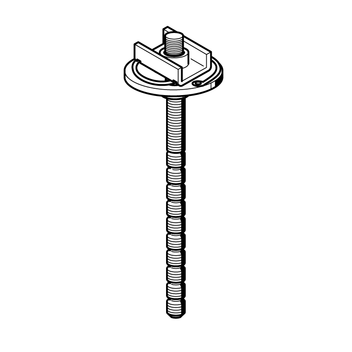

Bloková sada kompletně předmontovaná.

Montáž

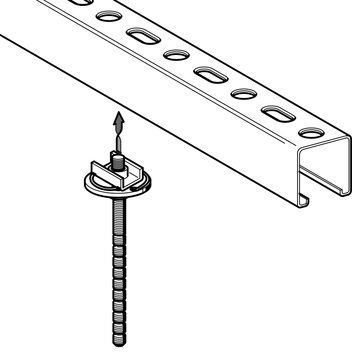

Blokovou sadu nasadit do montážních lišt, maticí utahnout s 10 Nm - hotovo!
Demontaž levotočivým otočením závitového tyče a současně stlačením ve směru lišt.

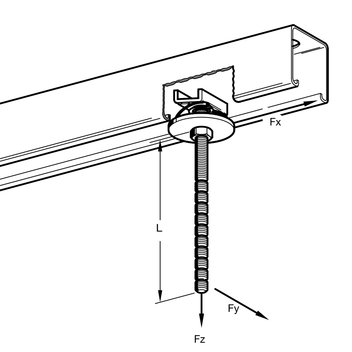

Technické údaje

Fz =
1,5 kN
Fx =
0,8 kN
Fy =
Povolená příčná síla na závitovém tyčí

Materiál:
Ocel, galvanicky pozinkovaná
TypL
[mm]
Fy
[N]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
M8 x 3535750,03100 195888
M8 x 7575350,05100 195895
M8 x 125125200,0650 195901
M8 x 175175-0,0850 195918
M8 x 275275-0,1150 195925
