Použití

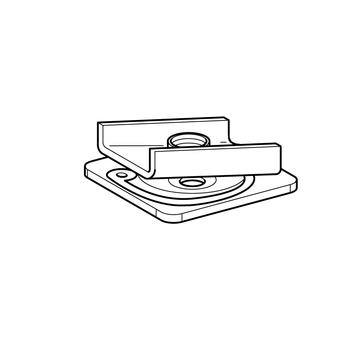

Rychlomontážní systém k upevňování objímek a dalších montážních dílů na montážní lišty 27/27 a 27/15.

  • Výhoda času na základě již předem zkompletovaných bloků místo dvou samostatných prvků.
  • Samodržné udržení pružinou ve svislých montážních lištách; lze současně posouvat ručně.
  • Napojení na sadu pomocí závitových tyčí, kolíků, šroubů nebo jiných dílů se závitem

Objem dodávky

Sada kompletně předmontovaná.

Montáž

Sadu nasadit na montážní lištu; pravotočivým pohybem se závitový kámen zajistí do drážky, maticí nebo jiným prvkem utáhnout s 10 Nm - hotovo!

Technické údaje

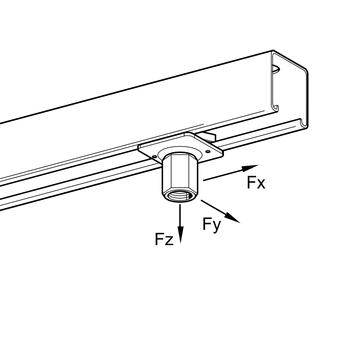

Fz =
1,5 kN
Fx =
0,8 kN

Materiál:
Ocel, galvanicky pozinkovaná
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
M80,01100 195932
M100,01100 117357
