Montážní systém Pressix CC 41

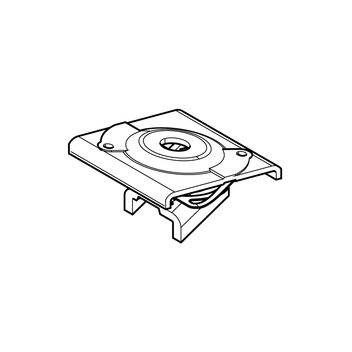

Blok PBH 41
Použití
Rychlomontážní systém k upevňování objímek a dalších prvků na montážní lišty Sikla; hodící se pro všechny montážní lišty šířky 41 mm (též pro montážní lišty dvojité).
- Úspora času při montáži díky předmontovanému bloku místo 2 jednotlivých dílů.
- Ve svislých montážních lištách samodržné díky působení pružiny;
současně ale nadále snadno posuvné rukou. - Kompletace závitovými kolíky, šrouby nebo jinými spojovacími prvky se závitem.
Objem dodávky
Kompletní předmontovaný blok.
Montáž
Nasaďte blok do montážní lišty; otočením upínací čelisti doprava o 90° zapadne závitový kámen do polohy dorazu; spojovací prvek utáhněte - a je hotovo!
Technické údaje
| Min. tloušťka materiálu montážní lišty 41 [mm] | FZ * [kN] | FQ * [kN] M8 | FQ * [kN] M10/M12 |
|---|---|---|---|
| 1,5 | 2,0 | 2,0 | 2,0 |
| 2,0 | 4,0 | 2,0 | 2,5 |
| 2,5 | 6,0 | 2,0 | 2,5 |
| 3,0 | 7,2 | 2,0 | 2,5 |
Přípustné zatížení FZ* při namáhání požárem
| Min. tloušťka materiálu montážní lišty 41 [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|---|
| 2,0 | ≤ 850 | ≤ 430 | ≤ 250 | |
| ≥ 2,5 | ≤ 1000 | ≤ 540 | ≤ 350 | ≤ 250 |
FZ = max. přípustné zatížení v tahu
FQ = max. přípustné zatížení odolné proti posunutí
* Je třeba brát ohled na nosnost použitých spojovacích prvků. To platí zejména při namáhání během požáru.
| Materiál: | ocel, galvanicky pozinkovaná |
