Montážní systém Pressix CC 41

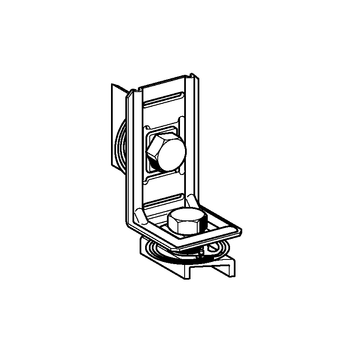

Úhelník CN CC 41-90°

Použití

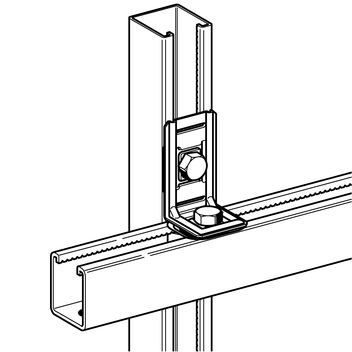

Kompletní spojovací prvek zejména pro rámové konstrukce z montážních lišt.

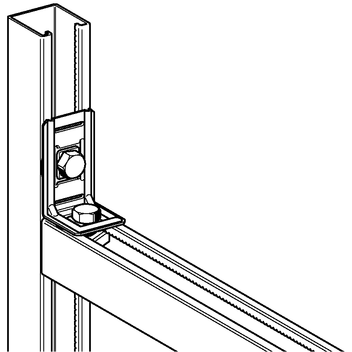

  • Rychlá spojovací technika při uzlů 90°.

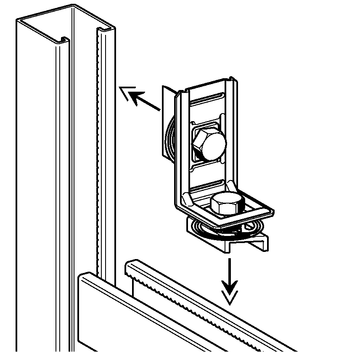

  • Automatické uzamknutí stiskem na hlavu šroubu a zároveň upevnění vlastní váhou.
  • Bezpečný přilnavý a silný spoj. Kámen závitový a upínací šroub M10. Vysoká pevnost na základě vysokopevnostního materiálu a tvaru.

Technické údaje

Pracovní zatížení:
F = 4,0 kN jako středová váha na každou traverzu se 2 CC-spojkami 90°
Utahovací moment:
40 Nm
Materiál:
Ocel, galvanicky pozinkovaná dle DIN EN 10346
TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
CC 41-90°0,1525 180236
