Inovativní
konstrukční systém
Montážní systém Pressix CC 41

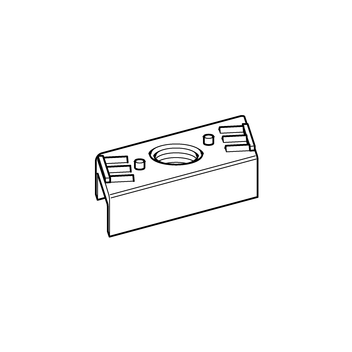

Kámen závitový NT 41

Použití

Pro montážní lišty systému 41.

Technické údaje

M8
M10
Utahovací moment 8.8 1) [Nm] 25 40

1)
Při použití nižší pevnostní třídy se hodnota musí příslušně redukovat.

tloušťka materiálu
montážní lišty
[mm]
M8 2)
FZ ≤
[kN]
M10 2)
FZ ≤
[kN]

M8
FQ ≤
[kN]
M10 2)
FQ ≤
[kN]
1,5 3,0 3,0   1,8 2,9
2,0 5,8 5,8   2,1 3,4
2,5 5,8 5,8   2,6 4,1
3,0 5,8 5,8   2,8 4,4

Poznámka: Je třeba zohlednit přípustnou bodovou nosnost montážních lišt.

Materiál:
Ocel, galvanicky pozinkovaná

Certifikáty



Tento výrobek byl oceněn „značkou jakosti pro upevnění potrubí“ a v souladu s RAL GZ-655 podléhá vnější kontrole.

2) Odzkoušené hodnoty zatížení spojovací konstrukce odpovídají certifikátu o rozhodnutí 2010-07/2010-09.

TypVáha
[kg]
Bal.
[Kus]
Č. výrobku
41-M80,0350 180173
41-M100,0350 180182
