Konzola lištová AK CC

Montážní systém Pressix CC 41

Konzola lištová AK CC

Skupina:

1354

Produkt v PDF

Použití

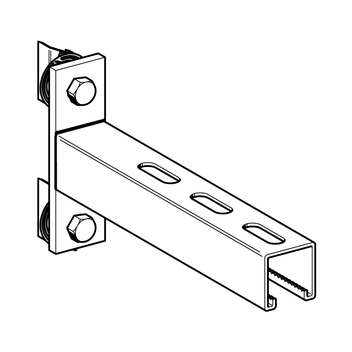

Konzola připravená pro montáž potrubí nebo spojení s montážní lištou.

Montáž

Při použití v kombinaci s kluznými prvky je bezpodmínečně nutná spojovací tyč pro pohlcování sil probíhajících podél osy potrubí. Pro konzolové délky ≥ 500 mm je doporučena podpora.

Technické údaje

Materiál:

Ocel, galvanicky pozinkováno

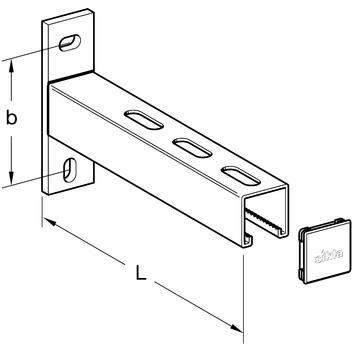

Typ	L [mm]	Stěnová deska [mm]	b [mm]	Hmotnost [kg]	Bal. [kus]	Č. výrobku
CC 41/41-200	196	134 x 40 x 8	100	0,79	10	191792
CC 41/41-260	258	134 x 40 x 8	100	0,90	10	191801
CC 41/41-320	321	134 x 40 x 8	100	1,05	10	191819
CC 41/41-445	446	134 x 40 x 8	100	1,27	10	191828
CC 41/41-570	571	134 x 40 x 8	100	1,80	10	191837
CC 41/41-820	821	134 x 40 x 8	100	2,00	1	191846
CC 41/41-1010	1008	134 x 40 x 8	100	2,87	1	191855
