Inovativní
konstrukční systém
Montážní systém Pressix CC 41

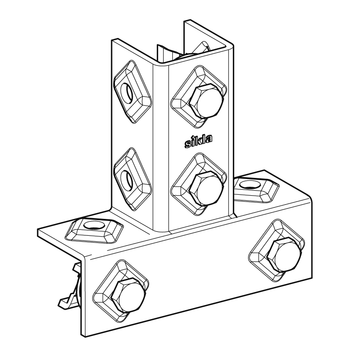

Rohová spojka EV CC 41-3

Použití

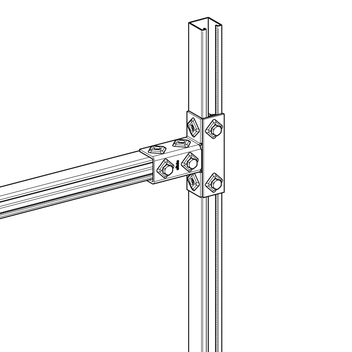

Předmontovaný spojovací prvek pro rámové konstrukce z montážních lišt. Technologie rohového spojení je optimalizovaná přednostně pro montážní lišty 41/41. Natočení montážních lišt je možné libovolně přizpůsobit potřebné situaci.

  • Rychlá technika 90° spojení montážních lišt systému 41.
  • Po zavedení do montážní lišty se automaticky zafixuje a drží vlastní hmotnost.
  • Bezpečný a pevný spoj díky ozubenému závitovému kamenu a šroubu M10.
  • Vysoká tuhost a pevnost díky tvaru a použitým materiálům.
  • Diamantová ražba pro bezpečné zavedení předpětí šroubu.

Montáž

Vždy používejte rohovou spojku EV CC 41-3 v páru.

Technické údaje

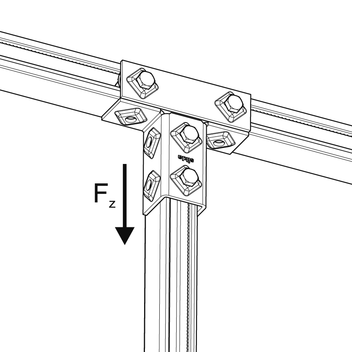

Jmenovité zatížení:
Fz = 5 kN na spojku
- Fz = 10 kN na spojku
Utahovací moment:
50 Nm
Materiál:
Ocel, galvanicky pozinkovaná
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
EV CC 41-30,8810 117460
