Inovativní
konstrukční systém

Použití

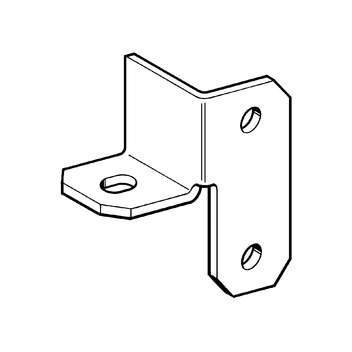

Spojovací prvek vhodný pro vytvoření traverzy mezi dvěma sloupky z montážních lišt MS 41/21/2,0 až 41/62/2,5 (vhodný i pro dvojité lišty).

  • Umožňuje montáž traverzy zvláště tehdy, nejsou-li drážky montážních lišt orientovány ve stejném směru.
  • Stejný prvek pro pravou i levou stranu traverzy; nevzniká nebezpečí záměny.

Objem dodávky

Bez příslušenství.

Montáž

Doporučují se vždy dva kusy pro jednu traverzu. Vhodné je předmontovat vždy 3 šrouby se šestihrannou hlavou M10 a kámen závitový M10; lze tak spojku po vložení do lišt ihned dotáhnout.

Upozornění:

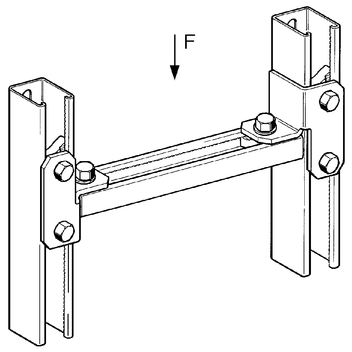

Traverzu nutno přiříznout na délku o 5 až 10 mm kratší než je skutečná vzdálenost, protože nedosedá na sloupek, ale na spojku (viz obr.).

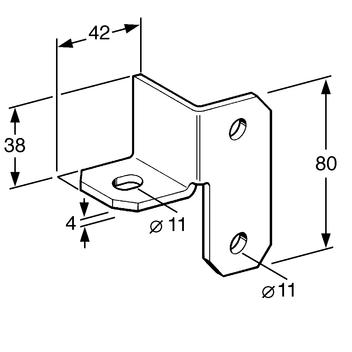

Technické údaje

Max. příp. zatížení:
2,5 kN jako středové zatížení pro jednu traverzi se 2 spojkami EW 41
Materiál:
ocel, galvanicky pozinkováno
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
EW 410,1725 160803
