Inovativní
konstrukční systém
Montážní systém Pressix CC 41

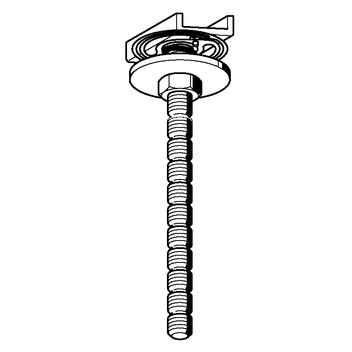

Sada bloková PBS CC 41

Použití

Rychlomontážní systém k racionálnímu upevňování objímek a dalších montážních dílů na montážní lišty SIKLA systému. Hodící se pro všechny typy lišt od 41 mm tlouštky (též pro lišty montážní dvojité).


  • Úspora času díky předmontované sadě.
  • Snadné výškové nastavení na montážní liště.
  • Závitový kolík je zajištěn proti vytočení.
  • Speciální závitový kolík se zářezy po 10mm umožňuje snadné krácení kleštěmi PBC 1 s čistým ukončením závitu.

Objem dodávky

Bloková sada kompletně předmontovaná.

Montáž

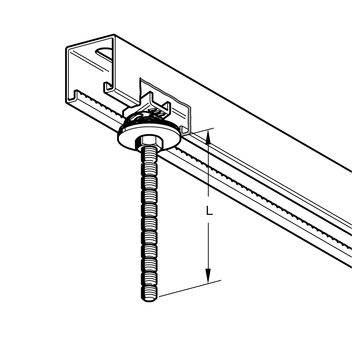

Blokovou sadu zasunout do montážní lišty; posunutím přídržné destičky ve směru hodinových ručiček o úhel 90° zaskočí závitová deska do dorazové polohy, umístit do požadované polohy a matkou dotáhnout.Hotovo!
Demontáž v obráceném sledu. Zpětnému vysunutí zatlačením na závitový kolík směrem do montážní lišty.

Technické údaje

Typ
M
[Nm]
FZ
[kN]
M8 x ... 10 3,3
M10 x ... 18 4,5

FZ = Max. dovolené zatížení konce kolíku

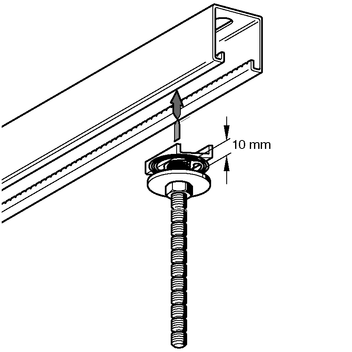

Upozornění: Při montáži a demontáži je třeba mezi přídržnou destičkou a maticí ponechat vzdálenost cca. 10mm! Během montáže nesvírat závitový kolík!

Materiál:
Ocel, galvanicky pozinkovaná

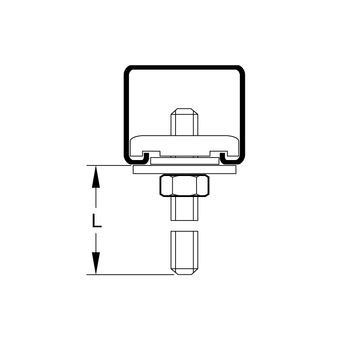

TypL
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
M8 x 35350,0725 191549
M8 x 75750,0825 191558
M8 x 1251250,1025 191567
M8 x 1751750,1125 191576
M8 x 2752750,1425 191585

M10 x 35350,0925 191594
M10 x 75750,1025 191603
M10 x 1251250,1225 191612
M10 x 1751750,1525 191621
M10 x 2752750,2025 191639
