Montážní systém siMetrix 46
Patní držák SHB SQF 46
Použití
Kompletní řešení ze syntetické pryže pro ploché, resp. membránové střechy. V kombinaci s nosným profilem siMetrix je možné realizovat libovolné konstrukce. Vodopropustná pryžová podložka umožňuje bezpečnou a spolehlivou oporu s rovnoměrným rozložením zatížení. Vhodný zejména k upevnění VZT jednotek, potrubí, větracích kanálů nebo pochozí konstrukce.
Montáž

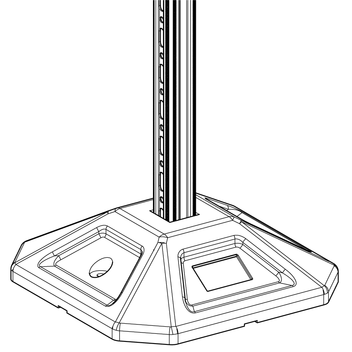

Zasuňte nosný profil PRO 46 do otvoru patního držáku.
Technické údaje
| Typ | Max. dovolené zatížení tlakem FN [kN] | Výška [mm] | Hloubka zasunutí [mm] |
|---|---|---|---|
| SQF 350 | 16 | 100 | 60 |
| SQF 500 | 16 | 130 | 90 |
Testy pro stanovení koeficientů tření musí provést zákazník. V závislosti na použité střešní membráně se doporučuje použití přídavné separační vrstvy. Dále je potřeba, aby kvalifikovaný odborník prověřil statiku.
| Materiál: | SBR (butadien-styrenový kaučuk) |
