Montážní systém siMetrix 46

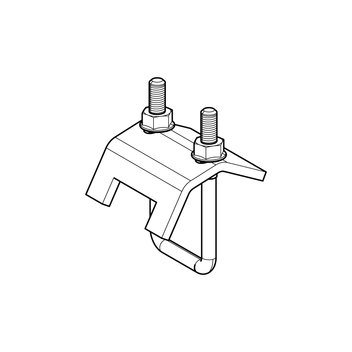

Třmen upínací SB 46

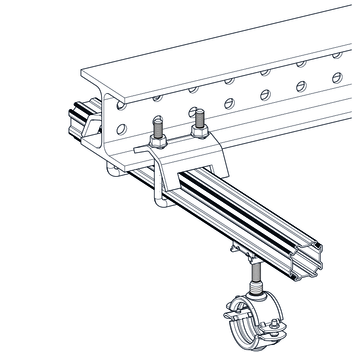

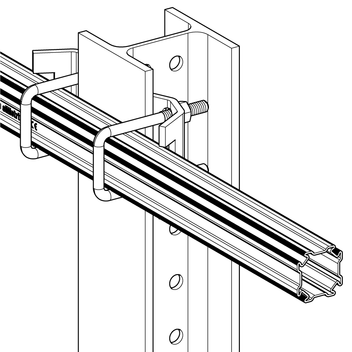

Použití

Spojovací element pro oboustranné upevňování nosných profilů na ocelové konstrukce. Upevňování je nezávislé na uspořádání perforovaných otvorů.

Objem dodávky

Třmen upínací M10
Plech
2 x přírubová matice M10

Montáž

Vždy používat dva třmeny v páru.
Vhodné pro tloušťky příruby nosníku od 1 do 30 mm.

Technické údaje

Typ
Šroubový závit
Utahovací moment
[Nm]
Fz
síla na třmen upínací
[kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB 46 M10 M10 20 6,26 * * *

* Pro povolené boční síly a momenty porovnejte vhodné hodnoty v uživatelské příručce siMetrix v odpovídajících rozměrech.

Materiál:
Ocell, FK 8.8, HCP
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
SB 46 M100,5120 803870
