Objímka SRS VA s gumou

Skupina:

1722

Použití

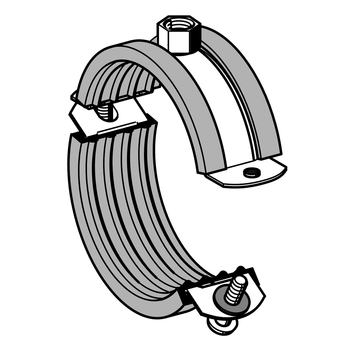

Dvoudílná objímka (jednostranně předmontovaná) se závitovým připojením M8/M10 pro upevnění potrubí TZB. Vhodná pro montáž na zeď, podlahu i strop.

Objem dodávky

Na straně kloubového úchytu je objímka již připravena k vlastní montáži. Upínací šroub na otevřené straně je pomocí podložky z umělé hmoty jištěn proti vypadnutí.

Technické údaje

Typ	Závitové připojení	Pracovní zatížení max. (Tah)	Utahovací moment [Nm]
12 - 64	M8	0,6 kN	2
67 - 170	M10	2,5 kN	2

Materiál:
Objímka:	Nerezová ocel A4
Prvky tlumící:	SBR/EPDM, černá (Profilová guma viz kapitola "Prvky tlumící")

Rozsah rozpětí [mm]	pro trubku [DN]	Materiál b x s [mm]	Hmotnost [kg]	Bal. [kus]	Č. výrobku
12 - 15	1/4"	20 x 1,5	0,05	100	170693
15 - 19	3/8"	20 x 1,5	0,05	100	170709
20 - 23	1/2"	20 x 1,5	0,06	100	170718
25 - 28	3/4"	20 x 1,5	0,06	100	170727
32 - 35	1"	20 x 1,5	0,07	100	170736
40 - 45	1 1/4"	20 x 1,5	0,08	50	170745
48 - 52	1 1/2"	20 x 1,5	0,09	50	170754
52 - 58	-	20 x 1,5	0,09	50	173360
60 - 64	2"	20 x 1,5	0,10	50	170763
67 - 72	-	25 x 2,0	0,19	25	173369
73 - 80	2 1/2"	25 x 2,0	0,19	25	170772
86 - 91	3"	25 x 2,0	0,22	25	170781
102 - 108	-	25 x 2,0	0,25	25	173378
110 - 115	4"	25 x 2,5	0,29	25	170790
135 - 143	5"	25 x 2,5	0,36	25	110884
149 - 161	-	25 x 2,5	0,38	25	110885
162 - 170	6"	25 x 2,5	0,41	25	110886
