Inovativní
konstrukční systém
Objímky a příslušenství

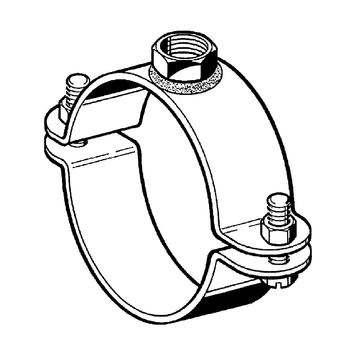

Objímka Stabil D-M16

Použití

Objímka je vhodná pro upevnění TZB rozvodů v průmyslových, bytových a veřejných budovách.

Objem dodávky

Dvoudílná objímka s navařenou maticí M16. Šrouby a matky jsou v balení volně přiloženy.
Po dohodě je možno objímku dodat s navařenými maticemi např. M20 či s návarky v palcích.

Technické údaje

Materiál:
ocel, galvanicky pozinkovaná

Certifikáty

FM-Osvědčení pro rozpětí 218 - 277

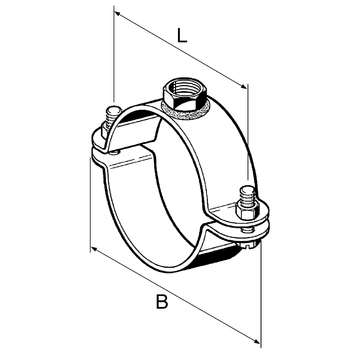

Rozsah rozpětí
[mm]
Materiál
[mm]
Upínací šroubyB
[mm]
L
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
218 - 22740 x 4M12 x 403012751,1810 118772
271 - 27740 x 4M12 x 403513251,4210 118198
316 - 32650 x 5M16 x 604403902,601 103844
348 - 35650 x 5M16 x 604714212,821 103862
360 - 36850 x 5M16 x 604834313,041 103871
399 - 40750 x 5M16 x 605204703,101 103905
411 - 41970 x 6M16 x 605324825,121 103914
500 - 50870 x 6M16 x 606195696,061 103941
513 - 52170 x 6M16 x 606315816,341 103950
