Objímka VP SRS 2G

Objímky a příslušenství

Objímka VP SRS 2G

Skupina:

1223

Produkt v PDF

Použití

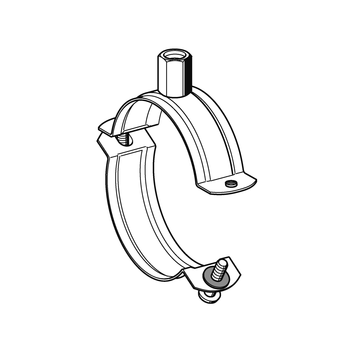

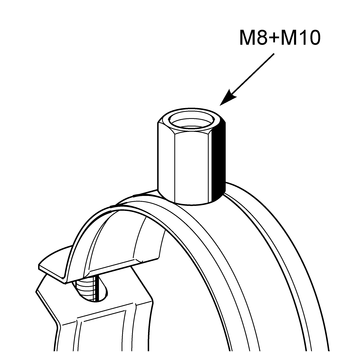

Dvoudílná objímka s dvouzávitovou upínací maticí M8/M10 pro upevnění potrubí TZB.

Objem dodávky

Objímka s dvěma upínacími šrouby. Na straně kloubového úchytu je objímka již předmontovaná a tím připravena k okamžité montáži. Na protilehlé straně je šroub prostrčený a jištěn proti vypadnutí.

Technické údaje

Rozpětí [mm]	Max. pov. zatížení (tah)	Utahovací moment [Nm]
13 - 73	0,6 kN	2
75 - 167	2,5 kN	2

Materiál:

ocel, galvanicky pozinkovaná

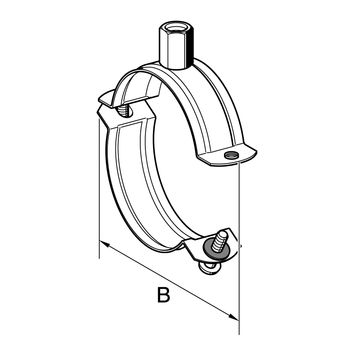

Rozsah rozpětí [mm]	Materiál b x s [mm]	B [mm]	Hmotnost [kg]	Bal. [kus]	Č. výrobku
13 - 18	20 x 1,5	53	0,04	100	173216
19 - 22	20 x 1,5	55	0,05	100	173225
23 - 26	20 x 1 ,5	59	0,05	100	111470
27 - 30	20 x 1,5	63	0,05	100	173234
32 - 36	20 x 1,5	69	0,05	100	173243
40 - 44	20 x 1,5	76	0,06	50	173252
48 - 54	20 x 1,5	92	0,07	50	173261
55 - 59	20 x 1,5	99	0,08	50	182990
60 - 66	20 x 1,5	105	0,08	50	173279
68 - 73	20 x 1,5	112	0,09	25	173288
75 - 80	25 x 2,0	125	0,15	25	173297
84 - 89	25 x 2,0	134	0,16	25	173306
90 - 98	25 x 2,0	141	0,16	25	186023
94 - 101	25 x 2,0	147	0,17	25	186032
102 - 108	25 x 2,0	151	0,18	25	173315
110 - 115	25 x 2,0	160	0,18	25	173324
118 - 125	25 x 2,5	173	0,24	25	186041
129 - 136	25 x 2,5	186	0,26	25	191387
138 - 144	25 x 2,5	193	0,27	25	191396
144 - 153	25 x 2,5	203	0,29	25	191405
159 - 167	25 x 2,5	215	0,30	25	191414
