Inovativní
konstrukční systém

Použití

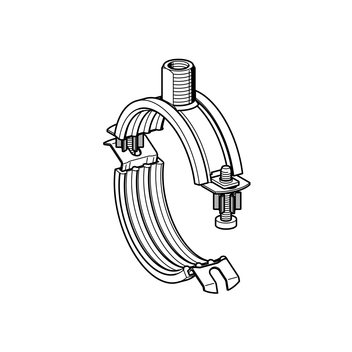

Dvoudílná kloubová objímka s rychlouzávěrem pro montáž potahovaných i nepotahovaných plastových potrubí. Kluzné uložení pro pozvolný a bezhlučný posun. Bez difúze změkčovadel z materiálu izolační vložky do plastového potrubí. Distanční kroužky je možné vyjmout. Vhodná pro montáž na zeď, podlahu či strop a díky tlumící vložce vhodná k protihlukové ochraně dle DIN 4109.

Objem dodávky

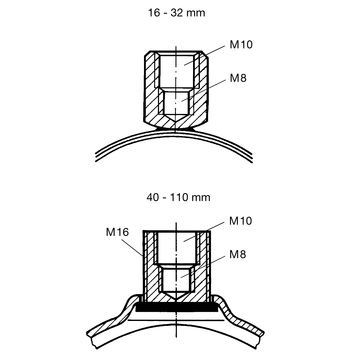

Dvoudílná předmontovaná objímka, na otevřené straně vybavená patentovým rychlouzávěrem. Od rozměru 40 mm připojení pomocí navařené 3G (trojzávitové) matice.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení (tah)
16 - 75
0,65 kN
90
1,00 kN
110
1,20 kN

Max. přípustné zatížení bylo vypočteno pomocí statistické metody z mezních zatížení při zachování max. přípustné deformace 1,5 mm nebo 2% průměru potrubí.

Materiál:
Objímka:
ocel, galvanicky pozinkovaná, distanční kroužek z PP
Vložka:
SBR/EPDM, béžová
Teplotní rozsah:
-50°C do +110°C
Tvrdost:
55+ / -5° Shore
Ohnivzdornost:
podle DIN 4102: B2, neodkapávající
Pevnost v tahu:
600 N/cm2
Tažnost:
450 %
Odrazová pružnost:
45 %
Dlouhodobé vlastnosti:
odolná proti povětrnostním vlivům,stárnutí a ozónu podle DIN 53508 a DIN 53509.
Plastové potrubíMateriál
b x s
[mm]

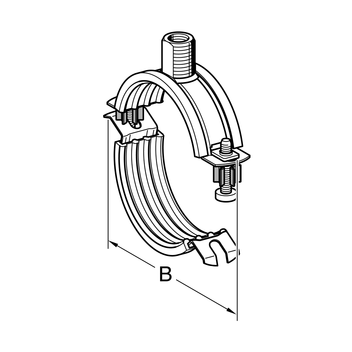

Závit. přip.B
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
1620 x 1,5M10/M8 550,06100 148771
2020 x 1,5M10/M8 610,07100 148780
2520 x 1,5M10/M8 610,07100 148799
3220 x 1,5M10/M8 710,07100 148805
4020 x 1,5M16/M10/M8 820,09 50 148814
5020 x 1,5M16/M10/M8 930,10 50 148823
5620 x 1,5M16/M10/M81040,11 50 148832
6320 x 1,5M16/M10/M81120,1150 148841
7520 x 1,5M16/M10/M81210,13 25 148850
9025 x 2,0M16/M10/M81410,22 25 155993
11030 x 2,0M16/M10/M81700,33 25 156000
