Inovativní
konstrukční systém

Použití

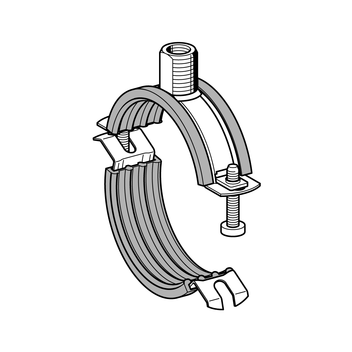

Dvoudílná kloubová objímka s rychloupínáním, určená pro montáž potrubních rozvodů TZB. Vhodná pro montáž na zeď, podlahu či strop a pro zvukově izolované upevnění trubek, a to i v případech, kdy je požadována zvuková izolace dle DIN 4109.

Objem dodávky

Dvoudílná předmontovaná objímka, na otevřené straně vybavená patentovým rychlouzávěrem. Od rozměru 38 mm připojení pomocí navařené 3G (trojzávitové) matice.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení (tah)
Utahovací moment
[Nm]
12 - 35 0,8 kN 2
38 - 90 1,3 kN 2
108 - 170 2,2 kN 3

Max. přípustné zatížení bylo vypočteno pomocí statistické metody z mezních zatížení při zachování max. přípustné deformace 1,5 mm nebo 2% průměru potrubí.

Přípustné zatížení FZzul,fi v případě požáru

Rozpětí
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformace
δmax [mm]

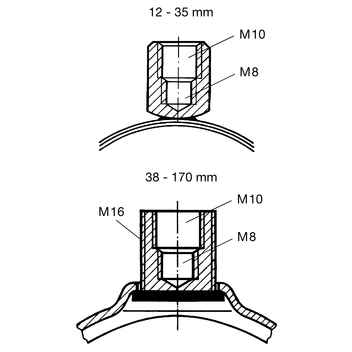

Závit

12 - 35 270 80 20 - 42 M10
38 - 80 450 140 70 40 41 M10
83 - 90 460 170 80 30 45 M10
108 - 170 570 310 200 150 62 M10

Materiál:
Objímka:
ocel, galvanicky pozinkovaná
Vložka:
SBR/EPDM, černá (Profilová guma viz kapitola "Prvky tlumící")
Tlumení:
až do 18 dB(A)

Certifikáty




Tento výrobek byl vyznamenán značkou kvality „Upevnění potrubí“ a „Požárně testované upevnění potrubí“ a podléhá externímu sledování dle RAL GZ-655.
Rozsah rozpětí
[mm]
DNMateriál
[mm]
B
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku

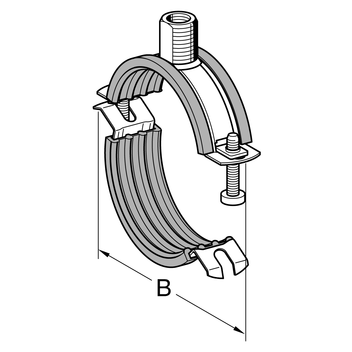

12 - 201/4" - 3/8"20 x 1,5 550,06100 154804
21 - 271/2" - 3/4"20 x 1,5 610,07100 154813
28 - 351"20 x 1,5 710,07100 154822
38 - 451 1/4"20 x 1,5 820,09 50 154831
48 - 561 1/2"20 x 1,5 930,09 50 154840
57 - 632"20 x 1,51040,11 50 154859
64 - 7120 x 1,51120,12 25 154868
73 - 802 1/2"20 x 1,51210,13 25 154877
83 - 903"25 x 2,01410,22 25 154886
108 - 1144"30 x 2,01700,33 25 154895
116 - 12530 x 2,01790,36 25 154901
127 - 13530 x 2,01900,38 25 154910
140 - 1465"30 x 2,02050,40 25 154929
159 - 1706"30 x 2,02300,46 25 154938
