Inovativní
konstrukční systém

Použití

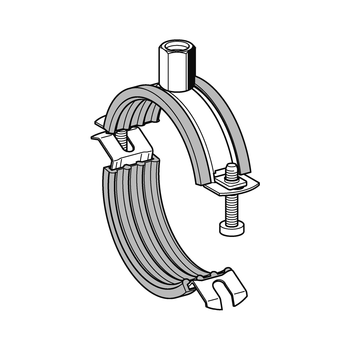

Dvoudílná objímka s dvouzávitovou upínací maticí M8/M10 pro upevnění potrubí TZB. Vhodná pro montáž na zeď, podlahu či strop. Vhodná pro zařízení s požadavkem na protihlukovou ochranu dle DIN 4109. Na otevřené straně je vybavena rychlouzávěrem.

Při jmenovité šířce > 4" nebo při vyšším zatížení doporučujeme použití objímky Stabil D-3G s gumou.

Montáž

Po stlačení obou konců objímky k sobě musí napínací šroub dosednout do výřezu. Následně se přitáhne momentem 2 Nm.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení(tah)
12 - 84
0,60 kN
83 - 90
0,95 kN
108 - 114
1,15 kN

Max. přípustné zatížení bylo vypočteno pomocí statistické metody z mezních zatížení při zachování max. přípustné deformace 1,5 mm nebo 2% průměru potrubí.

Přípustné zatížení FZzul,fi v případě požáru:

Rozpětí
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformace
δmax [mm]
Závit

12 - 84 270 120 70 40 35 M10
83 - 90 390 210 130 90 31 M10
108 - 114 510 260 170 130 46 M10

Materiál:

Objímka:
ocel, galvanicky pozinkovaná, pružinový ocelový plech
Vložka:
SBR/EPDM, černá (Profilová guma viz kapitola "Tlumící prvky")
Tlumení:
až do 17 dB(A)

Certifikáty




Tento výrobek byl vyznamenán značkou kvality „Upevnění potrubí“ a „Požárně testované upevnění potrubí“ a podléhá externímu sledování dle RAL GZ-655.
Rozsah rozpětí
[mm]
DNRozměry
[š x t]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
12 - 201/4" - 3/8"20 x 1,50,05100 157418
21 - 271/2" - 3/4"20 x 1,50,06100 157427
28 - 351"20 x 1,50,07100 157436
38 - 451 1/4"20 x 1,50,09 50 157445
48 - 561 1/2"20 x 1,50,09 50 157454
57 - 632"20 x 1,50,10 50 157463
64 - 7120 x 1,50,12 25 157472
74 - 842 1/2"20 x 1,50,12 25 157481
83 - 903"20 x 2,00,16 25 157490
108 - 1144"25 x 2,00,26 25 157506
